Quạt Ly Tâm Gián Tiếp 60Hp

Quạt ly tâm gián tiếp 60HP (45kW) là dòng quạt công nghiệp công suất lớn, sử dụng cơ cấu truyền động bằng dây curoa và puly, giúp động cơ không tiếp xúc trực tiếp với cánh quạt. Thiết kế này giúp quạt hoạt động ổn định trong môi trường nhiều bụi, nhiệt độ cao và hơi hóa chất, đồng thời kéo dài tuổi thọ của động cơ.

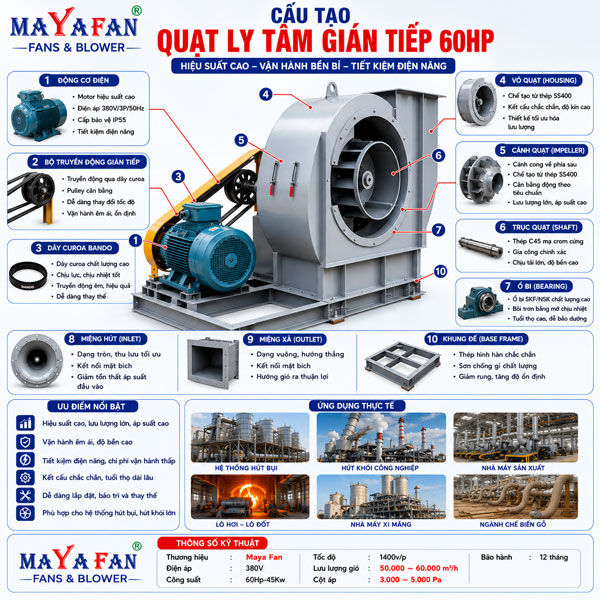

Cấu tạo của quạt ly tâm gián tiếp 60Hp

Quạt ly tâm gián tiếp 60HP (45kW) được thiết kế với cơ cấu truyền động bằng dây curoa và puly, giúp động cơ tách biệt hoàn toàn khỏi cánh quạt. Cấu tạo này không chỉ tăng tuổi thọ thiết bị mà còn giúp quạt vận hành ổn định trong môi trường nhiều bụi, nhiệt độ cao và hơi hóa chất. Dưới đây là các bộ phận chính của quạt.

Cánh quạt ly tâm

Cánh quạt là bộ phận trực tiếp tạo ra lưu lượng và áp suất gió. Cánh được chế tạo từ thép chịu lực cao, hàn chắc chắn và cân bằng động bằng máy chuyên dụng để giảm rung lắc khi vận hành ở tốc độ lớn.

Tùy theo yêu cầu sử dụng, quạt có thể được trang bị:

Vỏ quạt xoắn ốc

Vỏ quạt được chế tạo từ thép SS400 có độ dày phù hợp với công suất 60HP, bề mặt được sơn tĩnh điện chống gỉ sét.

Thiết kế dạng xoắn ốc (Volute) giúp:

Bộ truyền động gián tiếp

Đây là bộ phận đặc trưng của dòng quạt này, bao gồm:

Hệ thống này giúp động cơ không tiếp xúc trực tiếp với dòng khí nóng hoặc bụi, đồng thời cho phép điều chỉnh tốc độ quạt bằng cách thay đổi tỷ số truyền của puly.

Trục quạt

Trục quạt được gia công từ thép cường lực, có độ cứng cao và khả năng chịu mô-men xoắn lớn.

Trục đóng vai trò:

Gối đỡ và vòng bi

Hệ thống gối đỡ sử dụng vòng bi chất lượng cao như NSK, SKF hoặc tương đương, giúp:

Động cơ điện 60HP

Quạt sử dụng động cơ công suất 60HP (45kW) với nguồn điện 380V – 3 pha – 50Hz.

Động cơ thường đạt tiêu chuẩn IE2 hoặc IE3, có ưu điểm:

Khung bệ quạt

Khung đỡ được chế tạo từ thép kết cấu chắc chắn, có nhiệm vụ:

Cửa hút và cửa xả

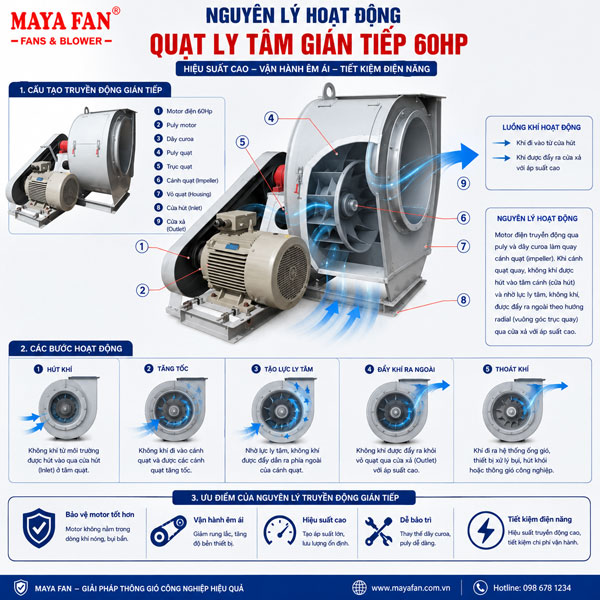

Nguyên lý hoạt động của quạt ly tâm gián tiếp 60Hp

Quạt ly tâm gián tiếp 60HP (45kW) hoạt động theo nguyên lý truyền động bằng dây curoa và puly, trong đó động cơ không gắn trực tiếp với cánh quạt mà truyền mô-men xoắn thông qua một trục trung gian. Thiết kế này giúp động cơ được tách khỏi luồng khí nóng, bụi và hơi hóa chất, từ đó tăng độ bền và đảm bảo khả năng vận hành liên tục trong môi trường công nghiệp khắc nghiệt.

Quy trình hoạt động của quạt

Khi cấp nguồn điện 380V – 3 pha, động cơ 60HP bắt đầu quay ở tốc độ định mức và truyền lực đến trục cánh quạt thông qua hệ thống puly và dây curoa.

Quá trình tạo lưu lượng và áp suất diễn ra theo các bước sau:

1. Động cơ khởi động: Động cơ tạo mô-men xoắn và làm quay puly chủ động.

2. Truyền động qua dây curoa: Dây curoa truyền lực từ puly động cơ đến puly trên trục cánh quạt.

3. Cánh quạt quay: Trục truyền động làm cánh quạt quay với tốc độ đã được thiết lập.

4. Hút không khí: Không khí được hút vào tâm cánh quạt qua cửa hút nhờ vùng áp suất thấp.

5. Tạo lực ly tâm: Khi cánh quay, không khí bị đẩy từ tâm ra mép ngoài dưới tác dụng của lực ly tâm.

6. Đẩy khí ra cửa xả: Vỏ quạt dạng xoắn ốc thu gom dòng khí, chuyển đổi động năng thành áp năng và đưa khí ra cửa xả với áp suất cao.

Vai trò của bộ truyền động gián tiếp

Bộ truyền động gián tiếp là điểm khác biệt quan trọng giữa quạt ly tâm gián tiếp và quạt truyền động trực tiếp.

Hệ thống này mang lại nhiều lợi ích như:

Cách quạt tạo áp suất cao

Quạt ly tâm giá tiếp 60HP có khả năng tạo áp suất lớn nhờ sự kết hợp giữa:

Nhờ đó, quạt dễ dàng thắng được tổn thất áp suất của:

Yếu tố ảnh hưởng đến hiệu suất vận hành

Để quạt hoạt động ổn định và đạt hiệu suất cao, cần đảm bảo:

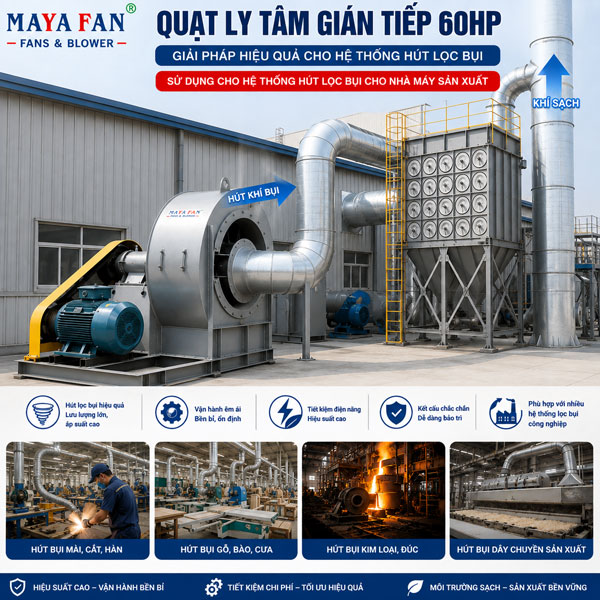

Ứng dụng phù hợp của quạt ly tâm gián tiếp 60Hp

Nhờ nguyên lý truyền động gián tiếp và khả năng tạo áp suất cao, quạt ly tâm gián tiếp 60HP được sử dụng rộng rãi trong:

• Hệ thống hút bụi nhà máy gỗ, xi măng và thép.

• Hệ thống hút khói lò hơi, lò nung.

• Hệ thống hút khí nóng trong lò sấy công nghiệp.

• Hệ thống xử lý khí thải có hơi hóa chất.

• Hệ thống thông gió áp suất cao cho nhà xưởng và kho công nghiệp.

Với cơ cấu truyền động bền bỉ và khả năng vận hành liên tục, quạt ly tâm gián tiếp 60HP là giải pháp hiệu quả cho các hệ thống công nghiệp yêu cầu lưu lượng lớn, áp suất cao và độ ổn định lâu dài.

Địa chỉ cung cấp quạt ly tâm gián tiếp uy tín, chuyên nghiệp

Khi lựa chọn “Siêu cấu trúc” 60HP tại hệ thống Mayafan, quý khách hàng hoàn toàn yên tâm trao gửi niềm tin với những giá trị cam kết:

• Giá sỉ trực tiếp tận kho: Tối ưu hóa ngân sách vật tư lên mức cao nhất nhờ mua hàng trực tiếp từ xưởng sản xuất, không qua bất kỳ khâu trung gian nào.
• Thông số thực – Giá trị thật: Tuyệt đối nói không với hàng thiếu tải. Mayafan cam kết đúng công suất 45kW và lưu lượng gió thực tế 100% như mô tả kỹ thuật.
• Chính sách bảo hành Vàng 12 tháng: Đội ngũ kỹ thuật hỗ trợ tận nơi thần tốc. Tổng kho luôn sẵn sàng đầy đủ linh kiện chính hãng (dây curoa, puly, gối đỡ, motor) thay thế 24/7.

Cố vấn giải pháp chuyên sâu miễn phí: Đội ngũ kỹ sư giàu kinh nghiệm nhất của Mayafan hỗ trợ tính toán trở lực và thiết kế hệ thống hoàn toàn miễn phí, mang lại giải pháp thông gió hoàn hảo nhất.
