Quạt Ly Tâm Gián Tiếp 50Hp

Quạt ly tâm gián tiếp 50HP (37kW) thương hiệu Mayafan là dòng quạt công nghiệp công suất lớn, sử dụng động cơ 50HP (khoảng 37kW) và cơ cấu truyền động puly – dây curoa để truyền lực từ motor đến cánh quạt. Thiết kế này giúp tách động cơ khỏi buồng quạt, phù hợp với các hệ thống hút và vận chuyển không khí trong môi trường công nghiệp.

Quạt thường được sử dụng cho hệ thống hút bụi, hút khói, hút khí nóng, thông gió nhà xưởng, xử lý khí thải và các hệ thống đường ống có trở lực cao.

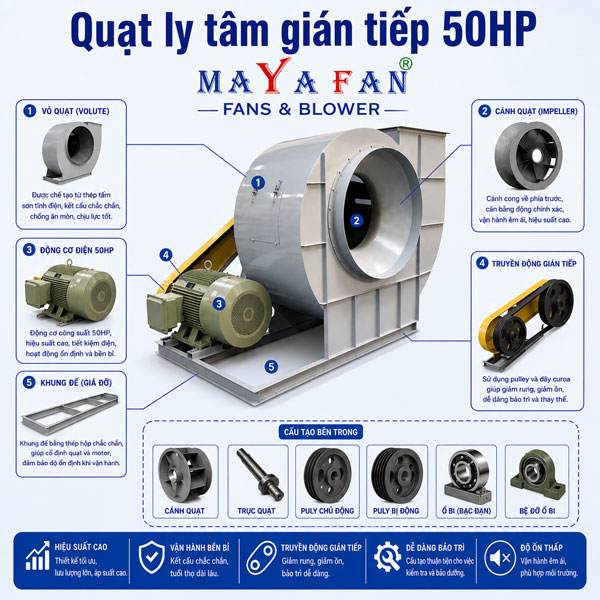

Kết cấu của quạt ly tâm gián tiếp 50Hp

Sở hữu một khối động cơ 37kW, mỗi chi tiết kỹ thuật trên dòng quạt ly tâm gián tiếp 50HP gián tiếp đều được Mayafan gia công với tiêu chuẩn khắt khe nhất, đảm bảo sự bền bỉ trong môi trường khắc nghiệt:

1. Vỏ quạt

Vỏ quạt được chế tạo từ thép tấm có độ dày phù hợp với công suất lớn, tạo thành buồng hút và buồng áp suất. Vỏ có nhiệm vụ định hướng dòng khí, giảm tổn thất và bảo vệ các bộ phận bên trong.

2. Cánh quạt ly tâm

Cánh quạt có dạng cong về phía trước, cong về phía sau hoặc dạng cánh hướng kính tùy yêu cầu lưu lượng và áp suất. Cánh được cân bằng động nhằm hạn chế rung lắc khi vận hành ở tốc độ cao.

3. Động cơ 50HP

Động cơ điện công suất 50HP (khoảng 37kW) cung cấp năng lượng cho quạt. Motor thường được bố trí tách biệt với trục cánh quạt, giúp hạn chế việc động cơ tiếp xúc trực tiếp với luồng khí nóng, bụi hoặc khí có tính ăn mòn.

4. Bộ truyền động dây đai – puly

Đây là điểm đặc trưng của quạt ly tâm gián tiếp, gồm:

• Puly động cơ.
• Puly trục quạt.
• Dây curoa truyền động.
• Bệ đỡ và cơ cấu tăng chỉnh dây đai.

Thông qua việc lựa chọn đường kính puly phù hợp, tốc độ quay của cánh quạt có thể được điều chỉnh theo yêu cầu hệ thống.

5. Trục quạt

Trục được chế tạo từ thép có độ bền cao, truyền mô-men xoắn từ puly đến cánh quạt. Trục cần được gia công chính xác và cân bằng để đảm bảo quạt hoạt động ổn định.

6. Gối đỡ và vòng bi

Hai đầu trục thường được đỡ bằng gối đỡ và vòng bi công nghiệp, giúp trục quay ổn định và giảm ma sát trong quá trình vận hành.

7. Khung bệ quạt

Khung bệ được gia công chắc chắn để đỡ toàn bộ cụm motor, quạt và hệ truyền động. Với quạt 50HP, bệ cần có độ cứng cao nhằm hạn chế rung động.

8. Cửa hút và cửa xả

• Cửa hút: đưa không khí, khói, bụi hoặc khí công nghiệp vào cánh quạt.
• Cửa xả: đưa dòng khí sau khi được cánh quạt gia tốc vào hệ thống ống gió hoặc khu vực cần cấp/xả khí.

9. Hệ thống bảo vệ truyền động

Bộ phận dây đai – puly thường được che chắn bằng lưới hoặc hộp bảo vệ, giúp hạn chế nguy cơ tiếp xúc với các bộ phận chuyển động khi quạt đang vận hành.

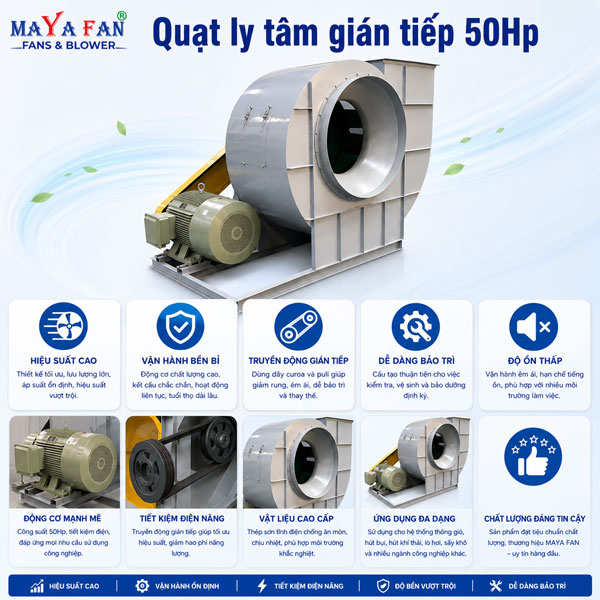

Những tính năng vượt trội của quạt ly tâm gián tiếp 50Hp

Quạt ly tâm gián tiếp 50HP là dòng quạt công nghiệp công suất lớn, nổi bật nhờ khả năng tạo lưu lượng gió lớn, áp suất cao và vận hành ổn định. Một số tính năng đáng chú ý gồm:

1. Công suất lớn, khả năng vận hành mạnh mẽ

Động cơ 50HP (khoảng 37kW) đáp ứng tốt các hệ thống thông gió, hút bụi, hút khói và vận chuyển khí có quy mô lớn.

2. Truyền động gián tiếp qua dây đai

Motor truyền động đến cánh quạt thông qua puly và dây curoa, giúp tách động cơ khỏi buồng quạt. Nhờ đó, quạt phù hợp hơn với môi trường có bụi, khí nóng hoặc điều kiện làm việc khắc nghiệt.

3. Có thể điều chỉnh tốc độ quạt

Tốc độ quay của cánh có thể thay đổi thông qua việc lựa chọn tỷ số truyền puly phù hợp. Điều này giúp điều chỉnh lưu lượng và áp suất theo yêu cầu thực tế của hệ thống.

4. Khả năng tạo áp suất tốt

Thiết kế cánh ly tâm giúp quạt tạo áp suất phù hợp để đưa không khí qua đường ống dài, nhiều co, van, bộ lọc hoặc thiết bị xử lý khí.

5. Làm việc ổn định trong thời gian dài

Khung bệ chắc chắn, trục quạt có độ cứng cao, vòng bi và hệ truyền động được bố trí phù hợp giúp quạt có khả năng hoạt động liên tục trong môi trường công nghiệp.

6. Giảm tác động của môi trường lên động cơ

Do motor được bố trí tách khỏi dòng khí, động cơ ít bị tác động trực tiếp bởi bụi, hơi nóng hoặc khí cần hút so với một số cấu hình truyền động trực tiếp.

7. Dễ bảo trì và thay thế linh kiện

Các bộ phận như dây curoa, puly, vòng bi và motor có thể kiểm tra, bảo dưỡng hoặc thay thế tương đối thuận tiện.

8. Cánh quạt được cân bằng động

Cân bằng động chính xác giúp giảm rung và tiếng ồn, đồng thời hạn chế tải không đều lên trục và vòng bi trong quá trình vận hành.

9. Kết cấu chắc chắn, phù hợp công nghiệp nặng

Quạt 50HP thường sử dụng vật liệu và khung bệ có độ bền cao, đáp ứng tốt các hệ thống có yêu cầu vận hành liên tục và tải lớn.

10. Ứng dụng linh hoạt

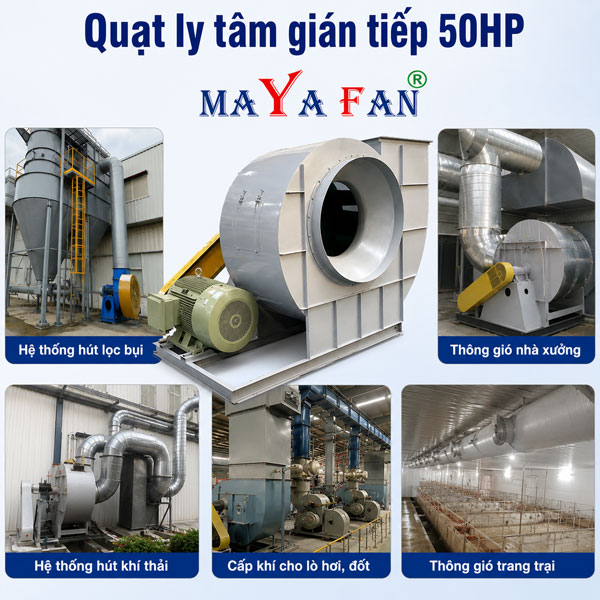

Quạt ly tâm gián tiếp 50Hp có thể được sử dụng trong hệ thống hút bụi, hút khói, thông gió nhà xưởng, hút khí nóng, hệ thống lọc bụi và vận chuyển khí công nghiệp.

Quạt ly tâm gián tiếp 50HP được sử dụng ở đâu?

Quạt ly tâm gián tiếp 50HP là dòng quạt công nghiệp công suất lớn, thường được sử dụng trong các hệ thống cần lưu lượng gió lớn, áp suất cao và vận hành liên tục. Một số ứng dụng phổ biến gồm:

1. Hệ thống hút bụi công nghiệp

Kết hợp với hệ thống lọc bụi túi vải, cyclone hoặc lọc bụi trung tâm để hút và vận chuyển bụi từ các máy móc, dây chuyền sản xuất.

2. Nhà máy sản xuất

Được sử dụng để hút khí, bụi và thông gió cho các nhà máy gỗ, cơ khí, xi măng, luyện kim, sản xuất vật liệu xây dựng, nhựa và thực phẩm.

3. Hệ thống hút khói và khí nóng

Quạt có thể sử dụng để hút khói, khí nóng từ lò hơi, lò nung, bếp công nghiệp và các dây chuyền nhiệt, với điều kiện quạt được lựa chọn đúng vật liệu và cấu hình chịu nhiệt.

4. Hệ thống thông gió nhà xưởng

Được lắp đặt trong các hệ thống cấp hoặc hút khí cho nhà xưởng có diện tích lớn, đặc biệt khi hệ thống có đường ống dài hoặc trở lực cao.

5. Hệ thống hút mùi và khí công nghiệp

Sử dụng để thu gom và đưa khí, mùi hoặc hơi phát sinh trong quá trình sản xuất đến hệ thống xử lý trước khi thải ra môi trường.

6. Hệ thống vận chuyển nguyên liệu dạng khí

Trong một số dây chuyền sản xuất, quạt được dùng để tạo dòng khí vận chuyển mùn cưa, bụi, phế liệu nhẹ hoặc vật liệu dạng hạt nhỏ khi thiết kế cánh và hệ thống phù hợp.

7. Hệ thống xử lý môi trường

Quạt đóng vai trò tạo lực hút cho các hệ thống lọc bụi, xử lý khí thải, hút khí ô nhiễm và thông gió công nghiệp.

8. Các dây chuyền sản xuất quy mô lớn

Công suất 50HP phù hợp với những hệ thống yêu cầu quạt hoạt động mạnh và liên tục, đặc biệt khi cần duy trì lưu lượng và áp suất ổn định qua mạng lưới đường ống.

Maya Fan – Thương hiệu quạt công nghiệp uy tín, chất lượng

Khi lựa chọn “Vị vua” 50HP tại hệ thống Mayafan, quý khách hàng đang sở hữu những đặc quyền đẳng cấp:

• Giá sỉ trực tiếp tận kho: Tối ưu hóa ngân sách vật tư lên mức cao nhất nhờ mua hàng trực tiếp từ nhà sản xuất, không qua bất kỳ khâu trung gian nào.
• Thông số thực – Giá trị thật: Tuyệt đối nói không với hàng thiếu tải. Mayafan cam kết đúng công suất 37kW và lưu lượng gió thực tế như mô tả trong hồ sơ kỹ thuật.
• Chính sách bảo hành Vàng 12 tháng: Đội ngũ kỹ thuật hỗ trợ thần tốc tại công trường. Tổng kho luôn sẵn sàng đầy đủ linh kiện chính hãng (dây curoa, puly, gối đỡ, motor) để thay thế 24/7.

Cố vấn giải pháp chuyên sâu miễn phí: Đội ngũ kỹ sư giàu kinh nghiệm nhất của Mayafan hỗ trợ tính toán trở lực và thiết kế hệ thống hoàn toàn miễn phí, mang lại giải pháp tối ưu nhất cho doanh nghiệp.
