Lò Xo Giảm Chấn

Lò xo giảm chấn là một trong những phụ kiện được sử dụng phổ biến trong các hệ thống cơ điện, thông gió, điều hòa và máy móc công nghiệp. Sản phẩm có tác dụng hạn chế rung động truyền từ thiết bị xuống nền hoặc kết cấu công trình, giúp thiết bị vận hành ổn định và giảm ảnh hưởng đến môi trường xung quanh.

Đặc biệt, với các thiết bị tạo ra độ rung trong quá trình hoạt động như quạt công nghiệp, quạt ly tâm, máy bơm, máy nén, hệ thống HVAC và các loại máy móc cơ khí, việc sử dụng lò xo giảm chấn phù hợp có thể giúp giảm đáng kể rung động và tiếng ồn.

Vậy lò xo giảm chấn có cấu tạo như thế nào? Có những loại nào? Cách chọn lò xo chống rung ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Lò xo giảm chấn là gì?

Lò xo giảm chấn là thiết bị đàn hồi được thiết kế để hấp thụ và hạn chế rung động phát sinh trong quá trình máy móc hoặc thiết bị vận hành.

Khác với các loại chân đế cứng thông thường, lò xo có khả năng biến dạng đàn hồi dưới tác động của tải trọng. Khi thiết bị hoạt động và tạo ra dao động, lò xo sẽ hấp thụ một phần năng lượng rung, từ đó hạn chế sự truyền rung xuống sàn, bệ máy hoặc kết cấu công trình.

Trong thực tế, sản phẩm còn được gọi bằng nhiều tên khác nhau như:

• Lò xo chống rung.
• Lò xo giảm rung.
• Lò xo chống chấn.
• Bộ giảm chấn lò xo.
• Chân đế lò xo.
• Giá đỡ lò xo chống rung.
• Lò xo giảm chấn máy móc.
• Lò xo giảm chấn quạt.

Tùy vào thiết bị, tải trọng và vị trí lắp đặt mà người dùng có thể lựa chọn loại lò xo với kích thước, độ cứng và khả năng chịu tải khác nhau.

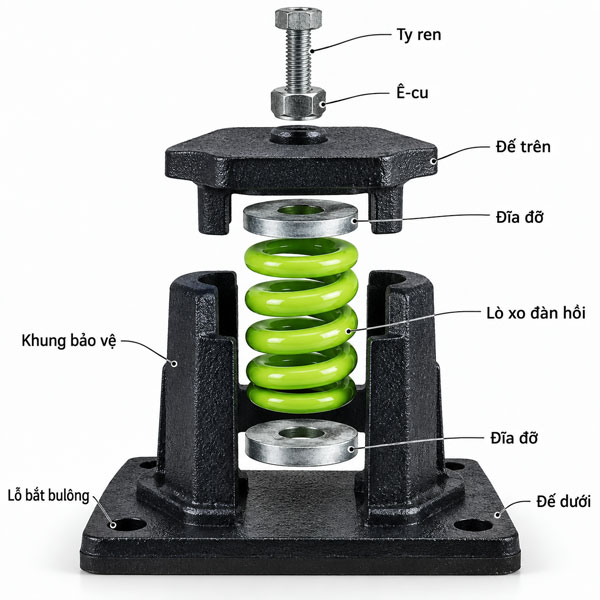

Cấu tạo của một bộ lò xo giảm chấn tương đối đơn giản nhưng cần đảm bảo độ chính xác để có thể chịu tải và làm việc ổn định.

Một bộ thông thường có thể bao gồm:

Lò xo đàn hồi

Đây là bộ phận quan trọng nhất, thường được chế tạo từ thép lò xo có khả năng chịu tải và biến dạng đàn hồi tốt.

Đường kính dây, đường kính ngoài, chiều cao, số vòng và độ cứng của lò xo sẽ quyết định khả năng chịu tải cũng như mức độ giảm rung.

Đế trên và đế dưới

Phần đế có nhiệm vụ giữ lò xo và tạo bề mặt tiếp xúc với thiết bị hoặc nền lắp đặt.

Tùy thiết kế, đế có thể được chế tạo bằng thép sơn, thép mạ hoặc các vật liệu phù hợp với môi trường sử dụng.

Bộ phận liên kết

Một số loại lò xo chống rung có thêm bulông, ty ren, đai ốc hoặc các chi tiết liên kết nhằm cố định thiết bị trong quá trình vận hành.

Việc liên kết chắc chắn giúp hạn chế tình trạng thiết bị bị xê dịch khi xảy ra rung động.

Nguyên lý hoạt động của lò xo giảm chấn

Nguyên lý hoạt động của lò xo giảm chấn dựa trên khả năng đàn hồi của vật liệu.

Khi thiết bị được đặt lên bộ lò xo, trọng lượng của thiết bị tạo ra tải trọng tác động xuống lò xo. Lò xo bị nén một mức nhất định để tạo trạng thái cân bằng.

Trong quá trình máy hoạt động, thiết bị có thể phát sinh rung động. Khi đó, lò xo co giãn liên tục và hấp thụ một phần dao động, hạn chế rung động truyền trực tiếp xuống nền.

Có thể hiểu đơn giản:

Thiết bị → phát sinh rung động → lò xo hấp thụ dao động → giảm rung truyền xuống nền.

Hiệu quả giảm rung phụ thuộc vào nhiều yếu tố như tải trọng, độ cứng lò xo, tần số rung, số lượng lò xo và cách bố trí.

Công dụng của lò xo giảm chấn

Sử dụng lò xo giảm chấn đúng cách mang lại nhiều lợi ích cho hệ thống thiết bị.

Giảm rung động cho máy móc

Đây là công dụng quan trọng nhất của sản phẩm. Lò xo giúp hạn chế rung động truyền từ máy xuống sàn hoặc kết cấu công trình.

Giảm tiếng ồn do rung

Rung động truyền qua kết cấu có thể tạo ra tiếng ồn khó chịu. Khi giảm được rung động, mức độ truyền âm qua kết cấu cũng có thể được hạn chế.

Bảo vệ thiết bị

Rung động kéo dài có thể làm ảnh hưởng đến ổ bi, bulông, khớp nối và nhiều bộ phận cơ khí khác.

Sử dụng lò xo giảm rung cho máy móc giúp tạo điều kiện để thiết bị vận hành ổn định hơn.

Hạn chế rung truyền xuống công trình

Đối với những thiết bị công suất lớn, rung động có thể truyền xuống sàn và kết cấu nhà xưởng. Bộ giảm chấn phù hợp giúp hạn chế hiện tượng này.

Tăng độ ổn định khi vận hành

Khi thiết bị được lắp đặt trên hệ thống giảm chấn phù hợp, máy có thể hoạt động ổn định hơn, đặc biệt trong những hệ thống yêu cầu hạn chế rung động.

Lò xo giảm chấn được sử dụng ở đâu?

Sản phẩm được ứng dụng trong nhiều lĩnh vực khác nhau.

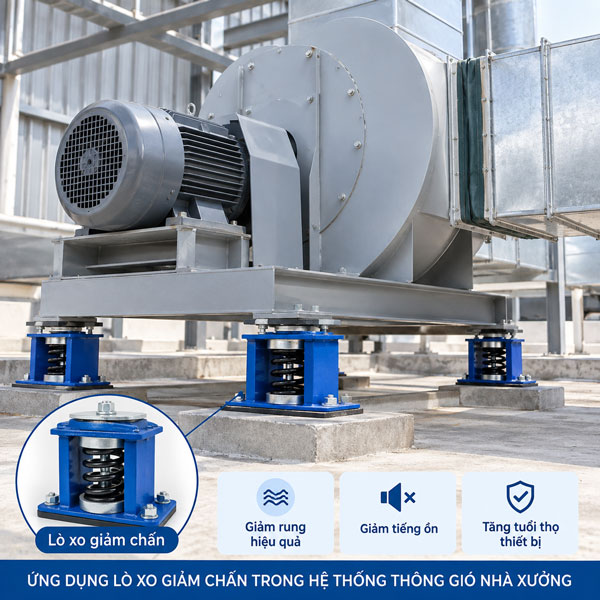

Lò xo giảm chấn cho quạt công nghiệp

Quạt công nghiệp, đặc biệt là quạt ly tâm, có thể tạo ra rung động trong quá trình vận hành. Lò xo chống rung được sử dụng để giảm sự truyền rung từ quạt xuống bệ hoặc nền.

Đây là ứng dụng phổ biến trong các hệ thống thông gió nhà xưởng, hút bụi, hút khí và xử lý không khí.

Lò xo giảm chấn cho hệ thống HVAC

Các thiết bị điều hòa không khí, AHU, FCU, máy lạnh trung tâm và thiết bị xử lý không khí có thể sử dụng bộ giảm chấn để hạn chế rung động truyền xuống công trình.

Lò xo chống rung cho máy bơm

Máy bơm khi hoạt động có thể phát sinh rung động, đặc biệt khi công suất lớn. Lắp đặt chân đế hoặc lò xo chống rung máy bơm phù hợp giúp hạn chế rung truyền xuống nền.

Lò xo giảm chấn cho máy móc công nghiệp

Các loại máy nén, máy phát điện, máy cơ khí và thiết bị sản xuất cũng có thể sử dụng hệ thống giảm chấn phù hợp với tải trọng.

Các loại lò xo giảm chấn phổ biến

Tùy theo thiết kế và mục đích sử dụng, thị trường có nhiều dạng lò xo chống rung giảm chấn khác nhau.

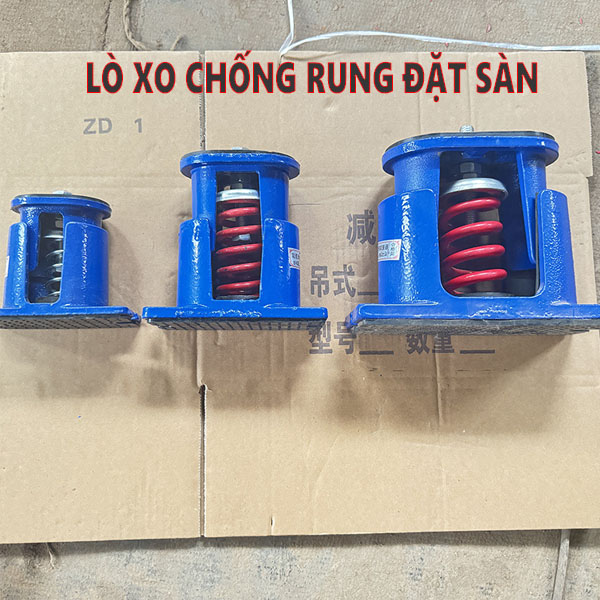

Lò xo giảm chấn dạng đứng

Lò xo được đặt theo phương thẳng đứng, thường sử dụng để đỡ thiết bị và hấp thụ tải trọng theo phương đứng.

Loại này thường được ứng dụng cho quạt, máy bơm, thiết bị HVAC và nhiều máy móc khác.

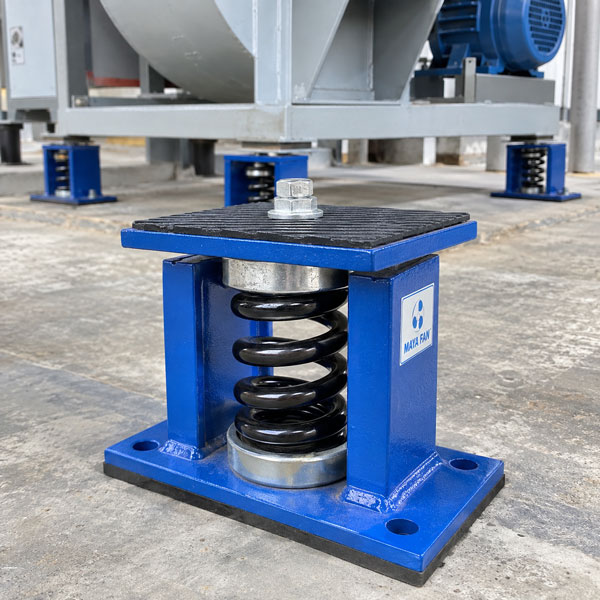

Lò xo giảm chấn có đế

Loại này được tích hợp phần đế phía trên và phía dưới, giúp việc lắp đặt thuận tiện hơn.

Đế giúp phân bổ tải trọng và tạo điểm liên kết chắc chắn giữa thiết bị với nền.

Lò xo chống rung cho quạt

Đây là nhóm sản phẩm được thiết kế nhằm giảm rung cho các loại quạt công nghiệp.

Khi lựa chọn cần căn cứ vào trọng lượng quạt, tốc độ quay, đặc tính rung và vị trí lắp đặt.

Bộ giảm chấn lò xo

Thay vì sử dụng riêng lò xo, một số hệ thống sử dụng bộ giảm chấn hoàn chỉnh gồm lò xo, đế, bulông và các chi tiết liên kết.

Giải pháp này thuận tiện khi cần lắp đặt đồng bộ cho thiết bị.

Ưu điểm của lò xo giảm chấn

So với một số phương pháp giảm rung khác, lò xo có nhiều ưu điểm đáng chú ý.

• Khả năng chịu tải tốt.
• Có độ đàn hồi cao.
• Có thể thiết kế theo nhiều mức tải trọng.
• Phù hợp với nhiều loại máy móc.
• Có thể sử dụng cho thiết bị công nghiệp công suất lớn.
• Dễ kiểm tra và thay thế khi cần thiết.
• Có thể kết hợp với các vật liệu giảm rung khác.
• Phù hợp cho hệ thống thông gió và HVAC.

Tuy nhiên, hiệu quả của lò xo giảm chấn phụ thuộc rất lớn vào việc tính toán và lựa chọn đúng loại.

Cách chọn lò xo giảm chấn phù hợp

Không nên lựa chọn lò xo chỉ dựa vào kích thước bên ngoài. Một số yếu tố quan trọng cần xem xét gồm:

1. Xác định tổng trọng lượng thiết bị

Đầu tiên cần xác định trọng lượng của thiết bị cần giảm rung.

Nếu sử dụng nhiều lò xo, cần phân bổ tải trọng tương đối đều cho từng vị trí.

Ví dụ, thiết bị có trọng lượng 800 kg và sử dụng 4 bộ lò xo thì tải trọng trung bình lý thuyết mỗi bộ khoảng:

800 / 4 = 200 kg/bộ

Tuy nhiên, khi thiết kế thực tế cần tính đến sự phân bố tải trọng không đồng đều và điều kiện vận hành.

2. Xác định tốc độ quay của thiết bị

Tốc độ quay của động cơ và thiết bị có ảnh hưởng đến đặc tính rung.

Quạt hoặc máy có tốc độ quay khác nhau sẽ yêu cầu đặc tính lò xo khác nhau.

3. Chọn độ cứng phù hợp

Độ cứng của lò xo cần phù hợp với tải trọng và đặc tính dao động của thiết bị.

Lò xo quá cứng có thể làm giảm hiệu quả cách rung. Ngược lại, lò xo quá mềm có thể khiến thiết bị dao động nhiều hoặc mất ổn định.

4. Xác định số lượng lò xo

Số lượng lò xo giảm chấn phụ thuộc vào trọng lượng và kết cấu của thiết bị.

Thông thường cần bố trí tại các điểm chịu tải chính để thiết bị được cân bằng.

5. Xem xét môi trường lắp đặt

Nếu lắp đặt trong môi trường ẩm, ngoài trời hoặc có nguy cơ ăn mòn, nên lựa chọn vật liệu và lớp bảo vệ phù hợp.

Lưu ý khi lắp đặt lò xo giảm chấn

Để hệ thống hoạt động ổn định, quá trình lắp đặt cần được thực hiện đúng kỹ thuật.

Thứ nhất, nền hoặc bệ đặt thiết bị phải đủ chắc chắn.

Thứ hai, các lò xo cần được bố trí cân đối theo tải trọng của thiết bị.

Thứ ba, cần kiểm tra độ nén của các lò xo sau khi đặt thiết bị lên trên.

Thứ tư, kiểm tra bulông và các vị trí liên kết trước khi đưa máy vào vận hành.

Thứ năm, sau một thời gian hoạt động nên kiểm tra lại hệ thống giảm chấn để phát hiện hiện tượng lệch, lún hoặc hư hỏng.

Đối với hệ thống quạt công nghiệp công suất lớn, việc lựa chọn và bố trí lò xo giảm chấn cho quạt nên được thực hiện dựa trên thông số thực tế của thiết bị.

Lò xo giảm chấn khác gì cao su chống rung?

Cả lò xo và cao su đều có thể được sử dụng để giảm rung nhưng đặc tính hoạt động khác nhau.

Lò xo giảm chấn có khả năng chịu tải lớn và phù hợp với nhiều thiết bị công nghiệp nặng. Đặc biệt, lò xo có thể được thiết kế với độ cứng phù hợp với từng tải trọng.

Trong khi đó, cao su chống rung có cấu tạo đơn giản, dễ lắp đặt và thường phù hợp với các thiết bị có tải trọng vừa hoặc yêu cầu giảm rung ở mức nhất định.

Việc lựa chọn lò xo chống rung hay cao su chống rung cần dựa trên tải trọng, tần số rung, tốc độ quay và điều kiện lắp đặt.

Giá lò xo giảm chấn phụ thuộc vào những yếu tố nào?

Giá sản phẩm không cố định mà phụ thuộc vào nhiều yếu tố như:

• Kích thước lò xo.
• Đường kính dây.
• Độ cứng.
• Khả năng chịu tải.
• Vật liệu chế tạo.
• Kiểu đế.
• Số lượng sản phẩm.
• Yêu cầu thiết kế riêng.
• Môi trường sử dụng.

Vì vậy, nếu cần báo giá chính xác, khách hàng nên cung cấp thông tin về thiết bị sử dụng, trọng lượng, số lượng điểm đỡ và yêu cầu giảm rung để nhà cung cấp tư vấn loại phù hợp.

Phú Khang – Đơn vị cung cấp lò xo giảm chấn uy tín, chuyên nghiệp

Phú Khang là đơn vị cung cấp các thiết bị và phụ kiện phục vụ hệ thống thông gió, làm mát và cơ điện công nghiệp.

Với nhu cầu sử dụng lò xo giảm chấn, khách hàng có thể liên hệ Phú Khang để được tư vấn lựa chọn sản phẩm theo thiết bị thực tế thay vì chỉ chọn theo kích thước.

Đội ngũ tư vấn có thể hỗ trợ khách hàng xác định các thông tin quan trọng như tải trọng thiết bị, số lượng lò xo cần sử dụng, vị trí lắp đặt và phương án giảm rung phù hợp.

Một số ưu điểm khi lựa chọn Phú Khang:

• Tư vấn sản phẩm theo nhu cầu thực tế.
• Cung cấp đa dạng phụ kiện cho hệ thống thông gió và cơ điện.
• Hỗ trợ lựa chọn lò xo chống rung cho quạt và máy móc.
• Tư vấn phương án lắp đặt phù hợp.
• Sản phẩm phục vụ nhiều công trình dân dụng và công nghiệp.
• Hỗ trợ khách hàng trong quá trình lựa chọn và sử dụng.

Nếu bạn đang tìm lò xo giảm chấn, lò xo chống rung cho quạt công nghiệp, máy bơm hoặc thiết bị HVAC, nên cung cấp đầy đủ thông số thiết bị để Phú Khang có thể tư vấn chính xác hơn.

Những câu hỏi thường gặp về lò xo giảm chấn

Lò xo giảm chấn dùng để làm gì?

Sản phẩm chủ yếu dùng để hấp thụ và hạn chế rung động do máy móc, quạt, máy bơm và thiết bị cơ điện tạo ra, từ đó giảm rung truyền xuống nền và kết cấu công trình.

Có thể dùng lò xo giảm chấn cho quạt công nghiệp không?

Có. Lò xo được sử dụng phổ biến cho quạt công nghiệp, đặc biệt là các thiết bị có trọng lượng lớn hoặc phát sinh rung động trong quá trình vận hành.

Có phải càng nhiều lò xo thì càng giảm rung tốt không?

Không nhất thiết. Số lượng và độ cứng lò xo cần được lựa chọn dựa trên tải trọng, đặc tính rung và kết cấu thiết bị. Sử dụng quá nhiều hoặc chọn lò xo không phù hợp có thể làm giảm hiệu quả cách rung.

Lò xo giảm chấn có cần bảo dưỡng không?

Nên kiểm tra định kỳ. Người sử dụng cần kiểm tra tình trạng lò xo, đế, bulông và độ cân bằng của thiết bị để phát hiện sớm các dấu hiệu bất thường.

Làm sao chọn đúng lò xo giảm chấn?

Cần dựa trên trọng lượng thiết bị, số lượng điểm đỡ, tốc độ quay, đặc tính rung, điều kiện lắp đặt và yêu cầu giảm chấn. Với thiết bị công nghiệp lớn, nên có tư vấn kỹ thuật trước khi lựa chọn.

Kết luận

Lò xo giảm chấn là giải pháp hữu ích giúp hạn chế rung động cho quạt công nghiệp, máy bơm, thiết bị HVAC và nhiều loại máy móc khác. Với khả năng chịu tải tốt, độ đàn hồi cao và có thể lựa chọn theo nhiều mức tải trọng, lò xo phù hợp với nhiều hệ thống cơ điện và công nghiệp.

Tuy nhiên, để đạt hiệu quả giảm rung tốt, cần lựa chọn đúng độ cứng, tải trọng, số lượng và cách bố trí lò xo. Nếu bạn chưa biết nên sử dụng loại nào, hãy cung cấp thông tin về thiết bị và tải trọng để Phú Khang tư vấn phương án phù hợp.
