Quạt Ly Tâm Maya Fan

Quạt ly tâm là dòng quạt công nghiệp được sử dụng phổ biến trong các hệ thống hút khói, hút bụi, hút mùi và thông gió. Tùy yêu cầu về lưu lượng và áp suất, người dùng có thể lựa chọn quạt ly tâm hoặc tham khảo thêm các dòng quạt hút công nghiệp phù hợp với từng hệ thống.

Maya Fan cung cấp nhiều dòng quạt ly tâm với công suất và kiểu thiết kế khác nhau, gồm quạt ly tâm cao áp, trung áp, thấp áp, quạt ly tâm gián tiếp, quạt ly tâm mini, quạt con sò và quạt sò nhôm. Tùy vào lưu lượng gió, áp suất, đường ống và mục đích sử dụng, khách hàng có thể lựa chọn model phù hợp với hệ thống.

Quạt ly tâm là gì?

Quạt ly tâm là thiết bị tạo dòng khí bằng cách đưa không khí vào khu vực tâm cánh quạt, sau đó sử dụng chuyển động quay của cánh để đẩy dòng khí theo hướng ra ngoài. Không khí tiếp tục được thu gom và dẫn đến cửa thoát thông qua phần vỏ quạt.

Điểm khác biệt dễ nhận biết giữa quạt ly tâm và nhiều loại quạt thông gió thông thường nằm ở hướng chuyển động của dòng khí. Với quạt ly tâm, không khí đi vào gần tâm cánh rồi được chuyển hướng ra phía ngoài, nhờ đó thiết bị có thể tạo áp suất để đưa không khí qua đường ống hoặc các bộ phận có trở lực.

Chính vì đặc điểm này, quạt ly tâm thường được sử dụng trong những hệ thống không chỉ yêu cầu lưu lượng mà còn cần quan tâm đến áp suất làm việc.

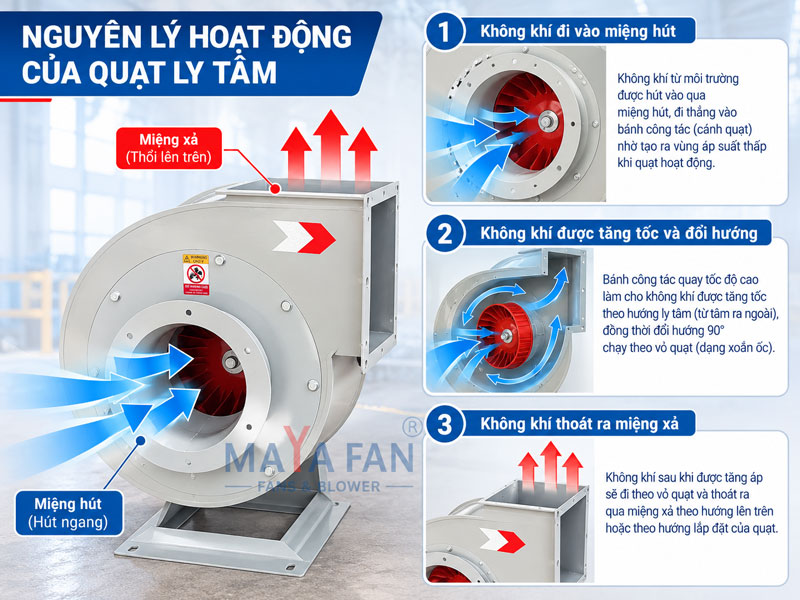

Nguyên lý hoạt động của quạt ly tâm

Khi cấp điện cho động cơ, motor truyền chuyển động đến cánh quạt. Cánh quay tạo ra sự chênh lệch áp suất, hút không khí từ cửa vào về phía tâm cánh.

Sau đó, dòng khí được cánh quạt đẩy ra phía ngoài và đi vào khoang vỏ quạt. Thiết kế dạng xoắn của vỏ giúp thu gom dòng khí và hướng về cửa xả.

Từ cửa xả, không khí có thể được đưa trực tiếp ra môi trường hoặc kết nối với hệ thống đường ống để dẫn đến vị trí cần xử lý.

Có thể hình dung quá trình hoạt động theo các bước:

Không khí cần hút → cửa hút → tâm cánh quạt → cánh ly tâm → vỏ quạt → cửa xả → đường ống hoặc vị trí thoát khí.

Hiệu quả của cả hệ thống không phụ thuộc riêng vào công suất motor. Lưu lượng, áp suất, kích thước đường ống, chiều dài đường ống, số lượng co cút, van, bộ lọc và thiết bị đầu cuối đều có thể ảnh hưởng đến điểm làm việc của quạt.

Cấu tạo cơ bản của quạt ly tâm

Một quạt ly tâm công nghiệp thường gồm nhiều bộ phận phối hợp với nhau để tạo và dẫn dòng khí.

1. Động cơ

Động cơ cung cấp năng lượng để cánh quạt quay. Tùy từng model, quạt có thể sử dụng nguồn điện khác nhau, trong đó các lựa chọn 220V và 380V thường được sử dụng trong các hệ thống dân dụng và công nghiệp.

Khi lựa chọn motor, cần quan tâm đến công suất, điện áp, tốc độ quay, chế độ làm việc và điều kiện lắp đặt.

2. Cánh quạt

Cánh là bộ phận trực tiếp tạo chuyển động cho dòng không khí. Hình dạng, kích thước, số lượng và góc cánh có ảnh hưởng đến lưu lượng, áp suất, độ ồn và hiệu quả vận hành.

Không nên đánh giá một chiếc quạt chỉ dựa vào số lượng cánh hoặc công suất motor. Thông số quan trọng hơn là điểm làm việc thực tế của quạt trong hệ thống.

3. Vỏ quạt

Vỏ quạt ly tâm thường có dạng xoắn ốc. Bộ phận này có nhiệm vụ thu gom dòng khí sau khi đi ra khỏi cánh và hướng dòng khí về cửa xả.

Kết cấu vỏ cũng ảnh hưởng đến khả năng lắp đặt, hướng xả và kết nối với đường ống.

4. Cửa hút và cửa xả

Cửa hút là vị trí không khí đi vào quạt. Cửa xả đưa dòng khí ra khỏi thiết bị.

Kích thước cửa hút, cửa xả và phương án kết nối cần được tính toán phù hợp với hệ thống đường ống để hạn chế tổn thất không cần thiết.

5. Khung hoặc chân đế

Khung đỡ giúp cố định thiết bị trong quá trình vận hành. Với các dòng quạt công suất lớn, phần chân đế và giải pháp chống rung cần được quan tâm để hạn chế rung động truyền sang nền và đường ống.

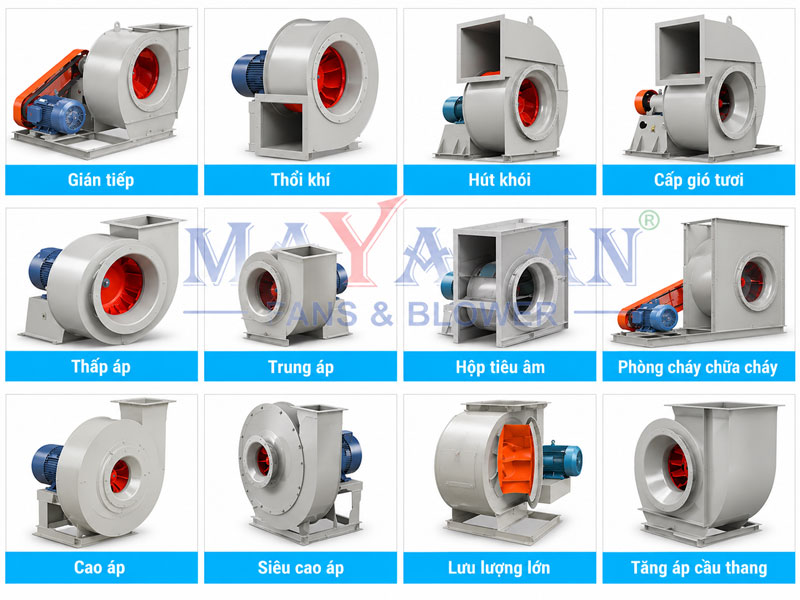

Các loại quạt ly tâm Maya Fan

Tùy vào yêu cầu sử dụng, Maya Fan hiện có nhiều nhóm sản phẩm khác nhau trong danh mục quạt ly tâm.

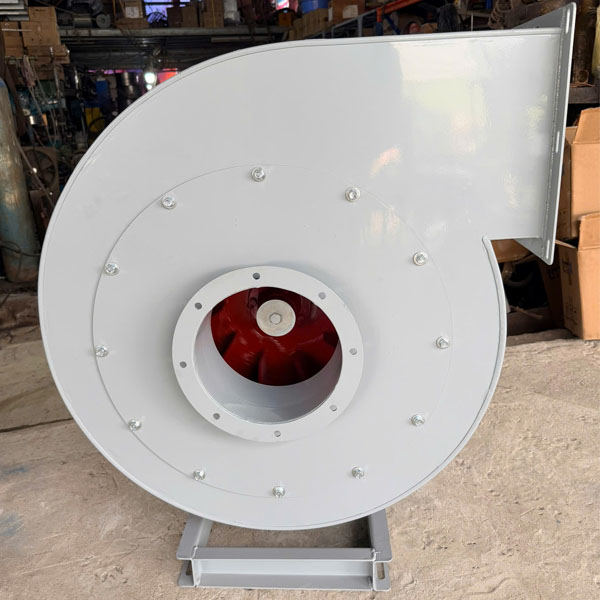

Quạt ly tâm cao áp

Quạt ly tâm cao áp được sử dụng cho những hệ thống có trở lực tương đối lớn và yêu cầu áp suất cao.

Dòng quạt này có thể được cân nhắc cho các hệ thống hút bụi, vận chuyển không khí qua đường ống, cấp khí hoặc những ứng dụng mà hệ thống có nhiều trở lực.

Khi lựa chọn quạt cao áp, cần xác định tổng trở lực của hệ thống thay vì chỉ nhìn vào công suất motor.

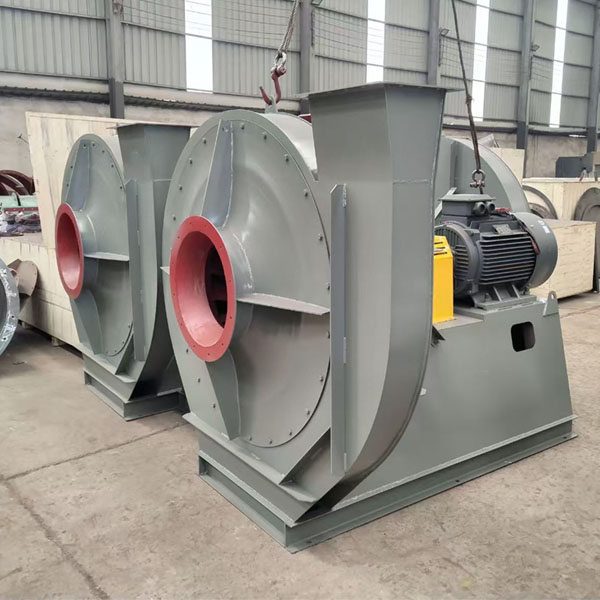

Quạt ly tâm trung áp

Quạt ly tâm trung áp phù hợp với nhiều hệ thống hút và thông gió công nghiệp có yêu cầu cân bằng giữa lưu lượng và áp suất.

Đây là nhóm sản phẩm có thể được sử dụng trong nhà xưởng, khu vực sản xuất, hệ thống hút khói, hút mùi hoặc các đường ống dẫn khí tùy theo thông số của từng model.

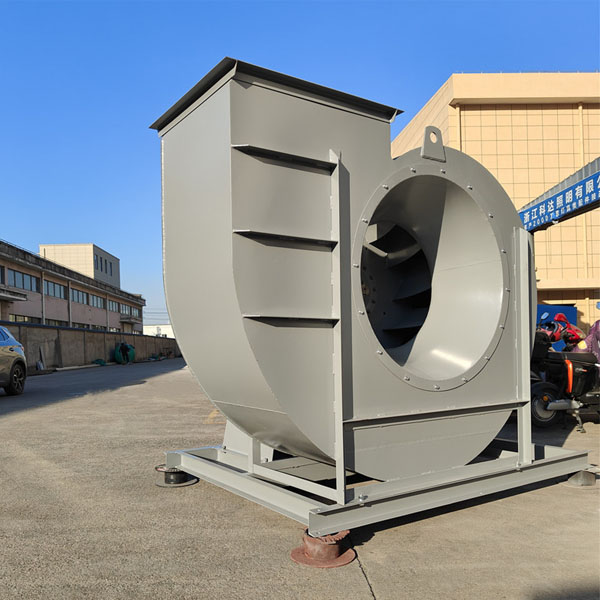

Quạt ly tâm thấp áp

Quạt ly tâm thấp áp thường được lựa chọn cho những hệ thống không yêu cầu áp suất quá cao nhưng vẫn cần dẫn khí qua một hệ thống hút hoặc thông gió.

Việc lựa chọn cần dựa trên lưu lượng cần thiết và trở lực thực tế của hệ thống.

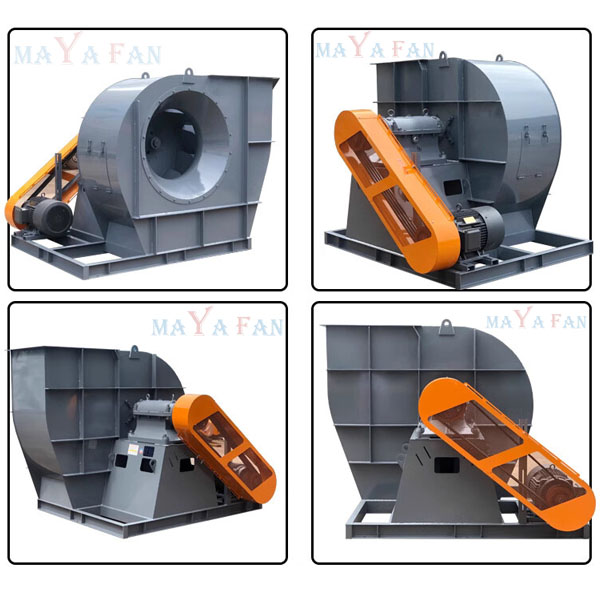

Quạt ly tâm gián tiếp

Ở dòng quạt ly tâm gián tiếp, động cơ và cánh quạt được bố trí theo phương án truyền động phù hợp thay vì đặt motor trực tiếp trên trục cánh.

Thiết kế này có thể phù hợp với một số môi trường hoặc hệ thống cần bố trí motor tách khỏi dòng khí. Việc lựa chọn cần căn cứ vào nhiệt độ, đặc tính khí, thời gian vận hành và yêu cầu kỹ thuật của công trình.

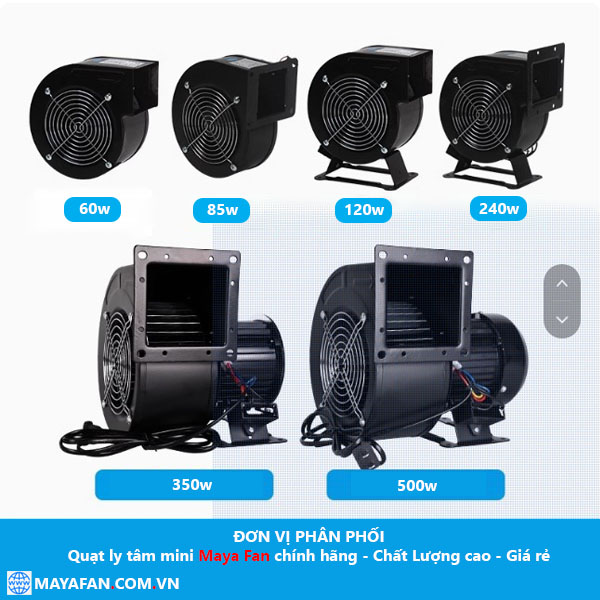

Quạt ly tâm mini

Quạt ly tâm mini có kích thước nhỏ gọn, phù hợp với các hệ thống có không gian lắp đặt hạn chế và nhu cầu lưu lượng, áp suất ở mức phù hợp.

Đây có thể là lựa chọn cho các hệ thống quy mô nhỏ thay vì sử dụng những dòng quạt công nghiệp kích thước lớn.

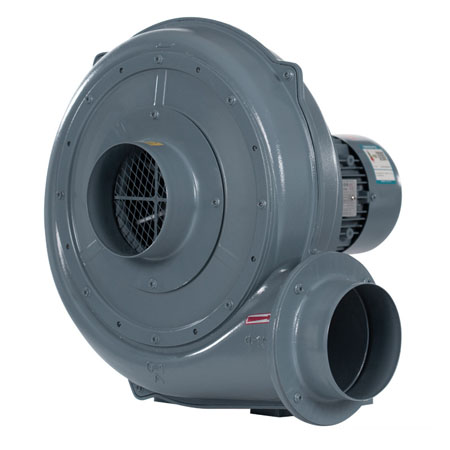

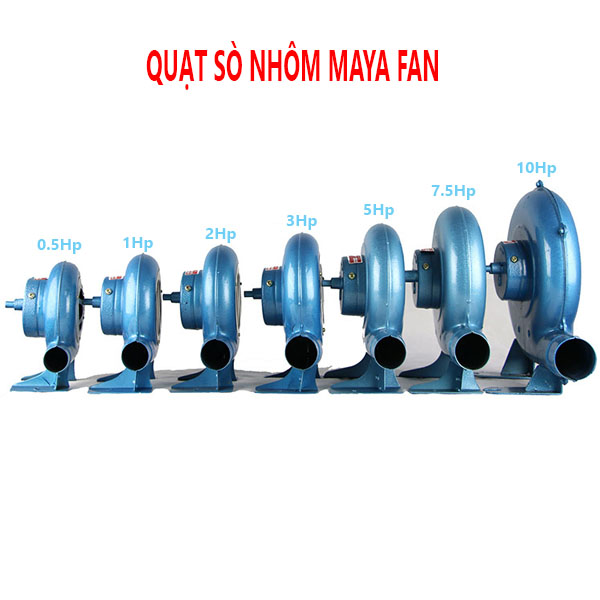

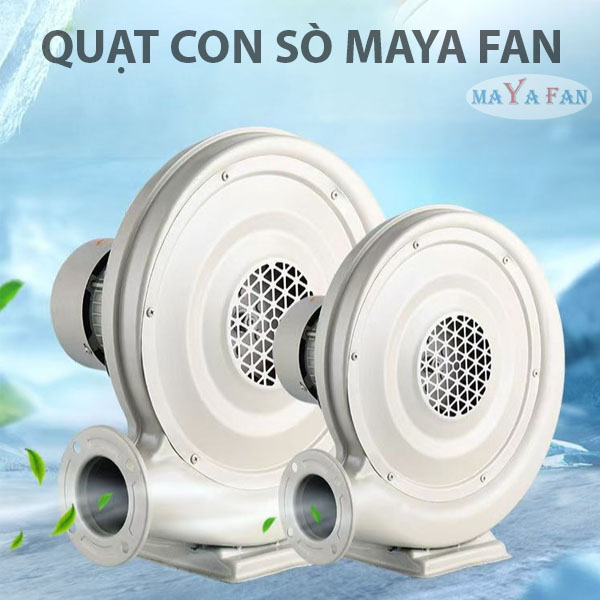

Quạt con sò và quạt sò nhôm

Quạt con sò có thiết kế nhỏ gọn, thường được sử dụng để tạo luồng khí tập trung trong những ứng dụng cần cấp hoặc hút khí.

Tùy model, quạt sò có thể được sử dụng cho thông gió, làm mát, hút khí hoặc kết nối với thiết bị khác. Người dùng nên xem thông số kỹ thuật cụ thể trước khi lựa chọn.

Quạt ly tâm được sử dụng để làm gì?

Quạt ly tâm có phạm vi ứng dụng khá rộng trong các hệ thống xử lý và vận chuyển không khí.

Hút khói và hơi nóng

Trong bếp nhà hàng, bếp ăn công nghiệp hoặc khu vực có phát sinh nhiệt, quạt ly tâm có thể được kết hợp với chụp hút và đường ống để đưa khói, hơi nóng ra ngoài.

Để hệ thống hoạt động hiệu quả, cần tính toán lưu lượng, kích thước đường ống và tổng trở lực trước khi chọn quạt.

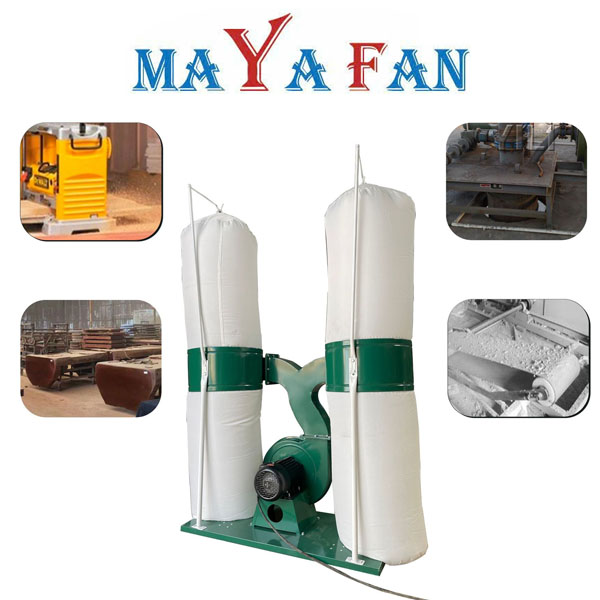

Hút bụi nhà xưởng

Quạt hút ly tâm thường được sử dụng trong các hệ thống thu gom bụi vì có khả năng tạo áp suất để đưa dòng khí qua đường ống và thiết bị lọc.

Tuy nhiên, không phải loại quạt ly tâm nào cũng phù hợp với mọi loại bụi. Bụi gỗ, bụi vải, bụi kim loại, bụi mịn hoặc bụi có nhiệt độ cao có thể yêu cầu thiết kế hệ thống khác nhau.

Hút mùi và khí thải

Quạt có thể được sử dụng để hút mùi tại nhà bếp, khu vực sản xuất hoặc các vị trí phát sinh khí cần đưa ra ngoài.

Đối với khí có tính ăn mòn, hơi hóa chất hoặc nhiệt độ cao, cần xác định đặc tính môi trường trước khi lựa chọn vật liệu và loại quạt.

Thông gió nhà xưởng

Trong một số hệ thống thông gió có đường ống, quạt ly tâm được sử dụng để tạo dòng khí và đưa không khí đến hoặc ra khỏi khu vực cần thông gió.

Việc lựa chọn cần dựa trên thể tích không gian, nhu cầu trao đổi khí và trở lực của toàn bộ hệ thống.

Vận chuyển không khí qua đường ống

Đây là một trong những ứng dụng phổ biến của quạt ly tâm. Dòng khí được hút từ một vị trí và dẫn đến vị trí khác thông qua hệ thống ống gió.

Đường ống càng dài, nhiều co cút hoặc có thêm bộ lọc, van và thiết bị xử lý thì trở lực càng tăng. Vì vậy, việc chọn quạt phải tính đến toàn bộ hệ thống chứ không chỉ căn cứ vào lưu lượng.

Quạt ly tâm và quạt hướng trục khác nhau như thế nào?

Quạt ly tâm và quạt hướng trục đều được sử dụng trong thông gió công nghiệp nhưng có đặc tính làm việc khác nhau.

Quạt hướng trục công nghiệp đưa dòng khí đi gần song song với trục quay. Loại quạt này thường được sử dụng khi cần lưu lượng lớn và hệ thống có trở lực phù hợp.

Quạt ly tâm đưa không khí vào tâm cánh rồi chuyển hướng dòng khí ra phía ngoài. Thiết kế này cho phép quạt tạo áp suất phù hợp với nhiều hệ thống có đường ống và trở lực.

Có thể tham khảo đơn giản:

Tiêu chí	Quạt ly tâm	Quạt hướng trục
Hướng dòng khí	Không khí đi vào tâm quạt, sau đó được cánh quạt chuyển hướng ra ngoài.	Không khí di chuyển gần song song với trục quay của quạt.
Hệ thống đường ống	Phù hợp với nhiều hệ thống đường ống có trở lực cao hoặc đường ống phức tạp.	Phù hợp với hệ thống đường ống có trở lực thấp đến trung bình, tùy thiết kế.
Hút bụi	Có thể sử dụng cho hệ thống hút bụi tùy loại cánh, vật liệu và yêu cầu vận hành.	Có thể sử dụng tùy loại quạt và đặc tính của bụi cần xử lý.
Hút khói, hút mùi	Có thể sử dụng cho hệ thống hút khói, hút mùi và thông gió có yêu cầu áp suất cao.	Có thể sử dụng cho hút khói, hút mùi và thông gió nhà xưởng tùy điều kiện thực tế.
Lưu lượng	Tùy model, có nhiều dòng được thiết kế cho hệ thống cần áp suất và lưu lượng phù hợp.	Có nhiều dòng quạt cho lưu lượng gió lớn, phù hợp với nhu cầu thông gió và làm mát.
Áp suất	Có nhiều dòng đáp ứng các mức áp suất khác nhau, phù hợp với hệ thống có trở lực lớn.	Tùy model, thường phù hợp với các hệ thống có trở lực thấp đến trung bình.
Cách chọn	Cần xác định lưu lượng gió, áp suất, đặc tính khí và hệ thống đường ống trước khi lựa chọn.	Cần xác định lưu lượng gió, áp suất và điều kiện lắp đặt để chọn model phù hợp.

Không có một loại quạt phù hợp cho mọi công trình. Việc lựa chọn nên dựa trên thông số thực tế của hệ thống.

Cách chọn quạt ly tâm phù hợp

Đây là bước quan trọng nhất khi thiết kế hoặc thay thế quạt cho hệ thống.

1. Xác định lưu lượng gió

Lưu lượng cho biết lượng không khí mà quạt có thể di chuyển trong một đơn vị thời gian, thường được thể hiện bằng m³/h.

Ví dụ, hệ thống hút khói bếp, hút bụi hay thông gió nhà xưởng sẽ có nhu cầu lưu lượng khác nhau.

Không nên chọn quạt chỉ vì công suất lớn. Một motor lớn nhưng điểm làm việc không phù hợp vẫn có thể khiến hệ thống hoạt động không hiệu quả.

2. Tính áp suất cần thiết

Áp suất cần thiết phải đủ để thắng tổng trở lực của hệ thống.

Các yếu tố tạo trở lực có thể bao gồm:

• Chiều dài đường ống.
• Đường kính hoặc kích thước ống.
• Số lượng co, cút.
• Van và cửa gió.
• Bộ lọc bụi.
• Chụp hút.
• Thiết bị xử lý khí.
• Các phụ kiện khác.

Nếu chỉ biết lưu lượng mà không biết áp suất, việc lựa chọn quạt có thể thiếu chính xác.

3. Xác định nguồn điện

Trước khi đặt hàng cần kiểm tra công trình đang sử dụng điện 220V hay 380V.

Đối với nhà xưởng và hệ thống công nghiệp, cần kiểm tra thêm phương án đấu điện, thiết bị bảo vệ động cơ và dây dẫn phù hợp với công suất thực tế.

4. Xác định môi trường làm việc

Cần xem quạt sẽ hút loại khí nào:

• Không khí thông thường.
• Khói bếp.
• Khói nóng.
• Bụi gỗ.
• Bụi sản xuất.
• Hơi ẩm.
• Hơi dầu mỡ.
• Hơi hóa chất.

Mỗi môi trường có yêu cầu khác nhau về vật liệu, nhiệt độ làm việc và kết cấu quạt.

5. Xác định vị trí lắp đặt

Không gian đặt quạt cần đủ để thao tác lắp đặt, kiểm tra và bảo trì.

Ngoài kích thước quạt, cần tính đến hướng cửa hút, hướng cửa xả, đường ống kết nối và khoảng không phục vụ bảo dưỡng.

Quạt ly tâm công suất bao nhiêu là phù hợp?

Không thể xác định chính xác chỉ bằng diện tích nhà xưởng hoặc công suất motor.

Một quạt có công suất lớn chưa chắc phù hợp nếu lưu lượng và áp suất không đúng với hệ thống. Ngược lại, quạt công suất nhỏ nhưng có điểm làm việc phù hợp vẫn có thể đáp ứng tốt một hệ thống quy mô nhất định.

Khi cần lựa chọn quạt ly tâm, nên chuẩn bị các thông tin:

• Lưu lượng gió cần thiết.
• Áp suất hoặc thông tin về hệ thống đường ống.
• Chiều dài đường ống.
• Đường kính hoặc kích thước ống.
• Số lượng co, cút.
• Loại khí hoặc bụi cần hút.
• Nhiệt độ môi trường.
• Điện áp sử dụng.
• Thời gian vận hành mỗi ngày.

Nếu chưa có thông số áp suất, có thể cung cấp sơ đồ hệ thống hoặc thông tin đường ống để kỹ thuật tính toán và đề xuất model phù hợp hơn.

Các mức công suất quạt ly tâm Maya Fan

Danh mục quạt ly tâm Maya Fan hiện có nhiều mức công suất, từ các model nhỏ đến những model phục vụ hệ thống công nghiệp lớn. Trên danh mục hiện tại đang hiển thị các mức như 0,25kW, 0,37kW, 0,55kW, 0,75kW, 1,1kW, 1,5kW, 2,2kW, 3kW, 4kW, 5,5kW, 7,5kW, 11kW và 15kW.

Mỗi mức công suất có thể có thông số lưu lượng và áp suất khác nhau. Vì vậy, khách hàng nên xem thông số cụ thể của từng model thay vì lựa chọn chỉ dựa vào kW.

Quạt ly tâm Maya Fan phù hợp với những công trình nào?

Tùy model và thông số hệ thống, quạt có thể được sử dụng cho:

• Nhà xưởng sản xuất.
• Xưởng cơ khí.
• Xưởng gỗ.
• Xưởng may.
• Kho hàng.
• Bếp nhà hàng.
• Bếp ăn công nghiệp.
• Khu vực gia công và sản xuất.
• Phòng máy.
• Hệ thống hút khói.
• Hệ thống hút bụi.
• Hệ thống hút mùi.
• Hệ thống thông gió có đường ống.

Đối với những hệ thống đặc thù, cần khảo sát điều kiện thực tế trước khi lựa chọn thiết bị.

Một số lưu ý khi lắp đặt quạt ly tâm

Để quạt hoạt động ổn định, cần chú ý một số vấn đề trong quá trình lắp đặt.

Thứ nhất, nền hoặc giá đỡ phải đủ chắc chắn và phù hợp với trọng lượng của quạt.

Thứ hai, cần kiểm tra hướng quay của cánh sau khi đấu điện. Nếu chiều quay không đúng thiết kế, hiệu suất có thể bị ảnh hưởng.

Thứ ba, đường ống cần được kết nối chắc chắn và hạn chế các vị trí gây tổn thất áp suất không cần thiết.

Thứ tư, với hệ thống công suất lớn nên sử dụng giải pháp chống rung phù hợp để hạn chế rung truyền sang nền và đường ống.

Thứ năm, cần bố trí vị trí kiểm tra và bảo trì để thuận tiện vệ sinh cánh quạt, kiểm tra động cơ và các bộ phận liên quan.

Bảo dưỡng quạt ly tâm như thế nào?

Quạt hoạt động trong môi trường nhiều bụi hoặc dầu mỡ cần được kiểm tra định kỳ.

Một số công việc nên thực hiện:

• Vệ sinh cánh quạt.
• Kiểm tra tình trạng vỏ quạt.
• Kiểm tra độ rung và tiếng ồn.
• Kiểm tra động cơ.
• Kiểm tra dây điện và thiết bị bảo vệ.
• Kiểm tra các vị trí liên kết.
• Kiểm tra đường ống và cửa hút.
• Kiểm tra các bộ phận truyền động đối với dòng quạt sử dụng truyền động gián tiếp.

Tần suất bảo dưỡng phụ thuộc vào môi trường và thời gian vận hành thực tế.

Câu hỏi thường gặp về quạt ly tâm

Quạt ly tâm dùng để làm gì?

Quạt ly tâm thường được sử dụng để hút, thổi và vận chuyển không khí trong các hệ thống thông gió, hút khói, hút bụi, hút mùi và đường ống dẫn khí.

Quạt ly tâm có hút bụi được không?

Có thể, tùy loại quạt và thiết kế hệ thống. Cần lựa chọn theo đặc tính bụi, lưu lượng, áp suất, nhiệt độ và thiết bị lọc đi kèm.

Quạt ly tâm có dùng để hút khói bếp không?

Có thể sử dụng trong hệ thống hút khói bếp nếu model được lựa chọn phù hợp với lưu lượng, áp suất, nhiệt độ và phương án đường ống của hệ thống.

Nên chọn quạt ly tâm cao áp hay trung áp?

Không thể xác định chỉ dựa vào tên gọi. Cần tính tổng trở lực của hệ thống và xác định điểm làm việc để lựa chọn loại quạt phù hợp.

Quạt ly tâm 220V và 380V khác nhau thế nào?

Đây là hai phương án nguồn điện khác nhau. Khi mua quạt cần xác định nguồn điện tại nơi lắp đặt và lựa chọn model có điện áp phù hợp.

Có nên chọn quạt theo công suất motor không?

Không nên. Công suất chỉ là một trong các thông số cần xem xét. Lưu lượng và áp suất làm việc mới là cơ sở quan trọng để xác định quạt có phù hợp với hệ thống hay không.

Quạt ly tâm có kết nối được với đường ống không?

Có. Đây là một trong những ứng dụng phổ biến của quạt ly tâm. Tuy nhiên, kích thước và thiết kế đường ống cần phù hợp với cửa hút, cửa xả và điểm làm việc của quạt.

Làm thế nào để chọn đúng quạt ly tâm?

Hãy xác định lưu lượng, áp suất, kích thước và chiều dài đường ống, số lượng co cút, loại khí cần hút, nhiệt độ, nguồn điện và điều kiện lắp đặt. Những thông tin này giúp việc lựa chọn chính xác hơn.

Mua quạt ly tâm Maya Fan ở đâu?

Maya Fan cung cấp nhiều dòng quạt ly tâm công nghiệp với các mức công suất và kiểu thiết kế khác nhau, phục vụ nhu cầu hút khói, hút bụi, hút mùi, thông gió và vận chuyển không khí.

Khi liên hệ, khách hàng nên cung cấp càng nhiều thông tin về hệ thống càng tốt, đặc biệt là lưu lượng cần thiết, áp suất, đường ống, nguồn điện và mục đích sử dụng. Đội ngũ kỹ thuật có thể dựa trên những thông tin này để tư vấn model phù hợp.
