Lò Xo Giảm Chấn Treo

Lò xo giảm chấn treo là phụ kiện được sử dụng trong các hệ thống treo thiết bị cơ điện, đặc biệt là quạt thông gió, hệ thống điều hòa không khí và đường ống gió. Sản phẩm có tác dụng hấp thụ một phần rung động phát sinh trong quá trình vận hành, hạn chế truyền rung từ thiết bị lên kết cấu công trình khi được lựa chọn và lắp đặt đúng cách.

Vậy lò xo giảm chấn treo có cấu tạo như thế nào, được sử dụng ở đâu và cần lưu ý gì khi lựa chọn? Trong bài viết này, Maya Fan sẽ giúp bạn tìm hiểu những thông tin cần thiết để lựa chọn giải pháp giảm chấn phù hợp với hệ thống thực tế.

1. Lò xo giảm chấn treo là gì?

Lò xo giảm chấn treo là thiết bị sử dụng phần tử đàn hồi dạng lò xo để hỗ trợ cách rung cho các thiết bị được treo trên trần hoặc kết cấu đỡ. Tùy từng thiết kế, bộ giảm chấn có thể bao gồm lò xo thép, khung đỡ, đệm cao su, ty ren và các chi tiết liên kết.

Khi quạt hoặc thiết bị cơ điện hoạt động, động cơ và các bộ phận quay có thể tạo ra rung động. Nếu thiết bị được liên kết cứng trực tiếp với kết cấu công trình, rung động có thể truyền qua điểm treo và gây tiếng ồn tại những khu vực xung quanh.

Việc sử dụng lò xo giảm chấn treo phù hợp giúp giảm mức độ truyền rung, hỗ trợ hạn chế tiếng ồn kết cấu và cải thiện điều kiện vận hành của hệ thống.

Tuy nhiên, hiệu quả giảm rung phụ thuộc vào tải trọng, đặc tính đàn hồi của lò xo, tần số rung, cách bố trí điểm treo và chất lượng lắp đặt. Vì vậy, cần lựa chọn sản phẩm dựa trên thông số kỹ thuật thực tế thay vì chỉ dựa vào kích thước bên ngoài.

2. Cấu tạo và nguyên lý hoạt động của lò xo giảm chấn treo

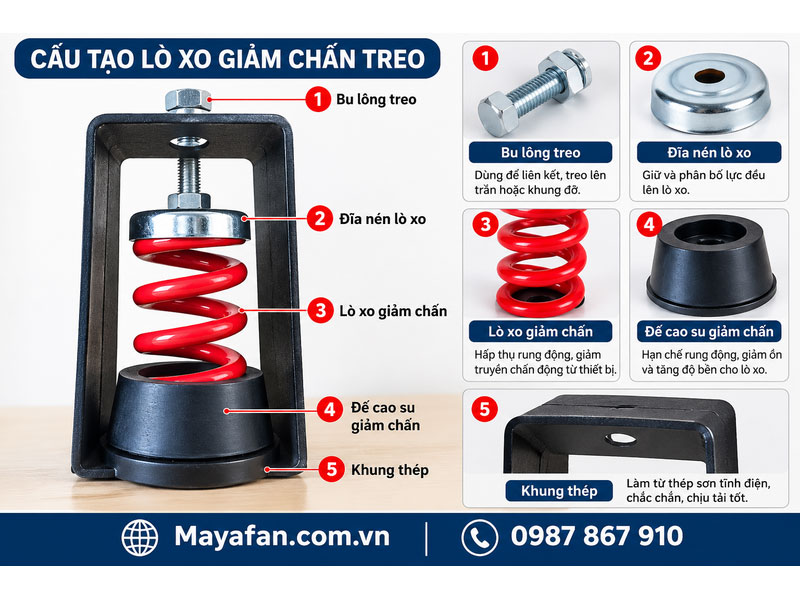

2.1. Cấu tạo cơ bản

Tùy theo từng dòng sản phẩm, một bộ lò xo giảm chấn treo có thể gồm các bộ phận sau:

• Lò xo thép đàn hồi: Là bộ phận chính, có khả năng biến dạng đàn hồi khi chịu tải và hỗ trợ cách rung cho thiết bị.
• Khung hoặc vỏ đỡ: Giữ lò xo đúng vị trí, hỗ trợ liên kết với thiết bị và kết cấu treo.
• Ty ren và chi tiết liên kết: Dùng để kết nối bộ giảm chấn với giá treo hoặc thiết bị, tùy theo thiết kế.
• Đệm cao su hoặc vật liệu phụ trợ: Có thể được tích hợp để hỗ trợ giảm rung và hạn chế tiếp xúc cứng giữa các bề mặt.

Không phải mẫu lò xo giảm chấn nào cũng có đầy đủ các bộ phận trên. Khi mua hàng, nên kiểm tra hình ảnh, bản vẽ và cấu tạo của đúng mã sản phẩm cần sử dụng.

2.2. Nguyên lý hoạt động

Khi thiết bị được treo trên bộ giảm chấn, trọng lượng thiết bị tạo ra độ nén nhất định đối với lò xo. Trong quá trình vận hành, lò xo biến dạng đàn hồi theo tải trọng và góp phần giảm truyền rung động sang kết cấu treo.

Để đạt hiệu quả phù hợp, tải trọng làm việc phải nằm trong phạm vi cho phép của sản phẩm. Nếu chọn lò xo quá cứng, khả năng cách rung có thể không đạt yêu cầu. Ngược lại, nếu lò xo không đủ tải trọng, thiết bị có thể bị lún quá mức, mất cân bằng hoặc không bảo đảm an toàn.

Do đó, lựa chọn đúng tải trọng và bố trí điểm treo là hai yếu tố rất quan trọng khi sử dụng lò xo giảm chấn treo.

3. Công dụng của lò xo giảm chấn treo

3.1. Hỗ trợ giảm rung cho quạt thông gió

Khi lắp đặt quạt thông gió công nghiệp, việc sử dụng lò xo giảm chấn quạt gió phù hợp có thể hỗ trợ hạn chế rung động truyền qua các điểm treo. Cần kiểm tra tải trọng và thiết kế của bộ giảm chấn trước khi sử dụng.

Lò xo giảm chấn treo được sử dụng tại các vị trí treo phù hợp để hạn chế truyền rung từ quạt lên dầm, trần hoặc hệ giá đỡ. Đây là giải pháp có thể cân nhắc khi lắp đặt quạt treo trong nhà xưởng, khu thương mại và các công trình có yêu cầu kiểm soát rung động.

3.2. Sử dụng cho hệ thống điều hòa không khí

Một số thiết bị như AHU và FCU có thể phát sinh rung động trong quá trình hoạt động. Tùy thiết kế hệ thống, bộ giảm chấn dạng lò xo có thể được sử dụng để hỗ trợ cách rung cho thiết bị treo.

Khi lựa chọn, cần căn cứ vào trọng lượng thiết bị, cách bố trí điểm treo và yêu cầu kỹ thuật của nhà sản xuất. Không nên sử dụng một loại lò xo cho mọi thiết bị nếu chưa xác định được tải trọng và điều kiện làm việc.

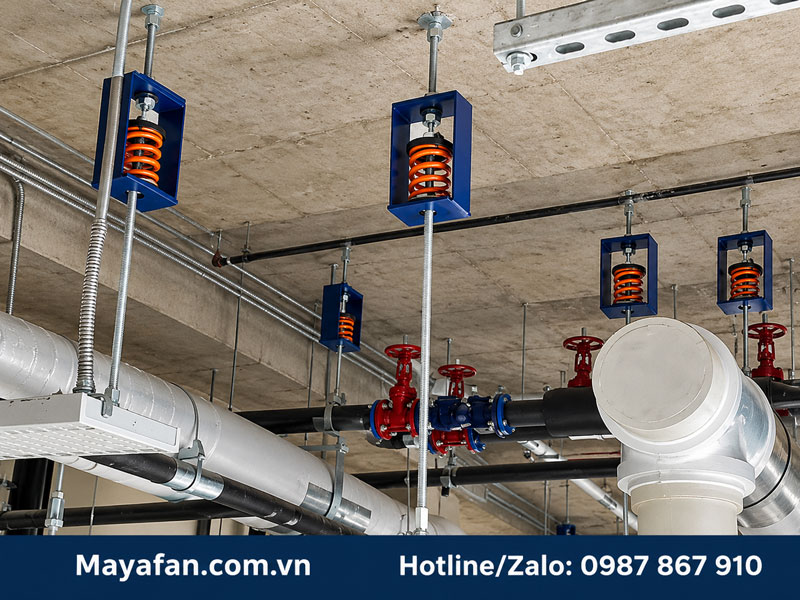

3.3. Ứng dụng trong hệ thống ống gió

Trong một số hệ thống thông gió và điều hòa không khí, các đoạn ống gió hoặc cụm thiết bị được treo có thể cần giải pháp hạn chế truyền rung. Bộ giảm chấn phù hợp giúp giảm sự truyền rung qua các điểm liên kết.

Việc sử dụng ở vị trí nào cần được xác định theo thiết kế cơ điện của công trình. Không nên tự ý thay thế các giá treo chịu lực thông thường bằng bộ giảm chấn khi chưa kiểm tra yêu cầu chịu tải và an toàn.

4. Các loại lò xo giảm chấn treo phổ biến

Lò xo giảm chấn treo có thể được phân loại theo thiết kế, kết cấu và tải trọng làm việc. Việc hiểu rõ sự khác biệt giúp người mua lựa chọn đúng sản phẩm cho nhu cầu sử dụng.

4.1. Lò xo giảm chấn treo có khung bảo vệ

Dòng sản phẩm này sử dụng khung hoặc vỏ đỡ bao quanh lò xo. Kết cấu khung hỗ trợ giữ lò xo ổn định và tạo điểm liên kết với hệ thống treo.

Loại này có thể được cân nhắc cho các thiết bị cơ điện treo trên cao khi thiết kế sản phẩm đáp ứng yêu cầu tải trọng và phương án lắp đặt.

4.2. Lò xo giảm chấn treo kết hợp đệm cao su

Một số thiết kế kết hợp lò xo với đệm cao su hoặc vật liệu đàn hồi khác. Sự kết hợp này có thể hỗ trợ hạn chế rung động qua các bề mặt tiếp xúc.

Hiệu quả thực tế phụ thuộc vào cấu tạo, đặc tính vật liệu và điều kiện làm việc. Vì vậy, nên lựa chọn theo thông số của nhà sản xuất thay vì chỉ căn cứ vào hình thức sản phẩm.

4.3. Phân loại theo tải trọng

Tải trọng là tiêu chí quan trọng khi lựa chọn lò xo giảm chấn treo. Mỗi mã sản phẩm có thể có giới hạn tải trọng và đặc tính đàn hồi riêng.

Khi tham khảo sản phẩm, cần kiểm tra tải trọng làm việc cho phép, độ nén của lò xo và điều kiện lắp đặt. Không nên mặc định rằng lò xo có kích thước lớn hơn luôn phù hợp với mọi thiết bị nặng hơn.

Đối với các hệ thống cần yêu cầu giảm rung cụ thể, nên cung cấp thông tin thiết bị để được tư vấn đúng loại lò xo.

Đối với các công trình có yêu cầu treo thiết bị và hạn chế rung động, bạn có thể tham khảo dòng lò xo giảm chấn treo SHA để tìm hiểu thêm về cấu tạo và thông số của từng mẫu sản phẩm.

5. Cách chọn lò xo giảm chấn treo phù hợp

Để lựa chọn lò xo giảm chấn treo phù hợp, bạn nên xem xét đồng thời tải trọng, số điểm treo, đặc tính rung động và điều kiện lắp đặt.

5.1. Xác định tổng trọng lượng thiết bị

Trước tiên, cần xác định khối lượng của thiết bị khi lắp đặt. Tùy trường hợp, khối lượng tính toán có thể phải bao gồm cả giá đỡ, phụ kiện và các bộ phận liên quan được treo cùng hệ thống.

Không nên chỉ căn cứ vào công suất động cơ để lựa chọn tải trọng lò xo, bởi các thiết bị có cùng công suất vẫn có thể có khối lượng và kết cấu khác nhau.

5.2. Xác định số lượng điểm treo

Số lượng bộ giảm chấn cần sử dụng phụ thuộc vào thiết kế thiết bị, vị trí trọng tâm và phương án treo.

Trong trường hợp tải trọng được phân bố đều lên các điểm treo, tải trọng trung bình tại mỗi điểm có thể được ước tính theo công thức:

Tải trọng trung bình mỗi điểm = Tổng tải trọng / Số điểm treo

Ví dụ, một cụm thiết bị có khối lượng 120 kg được đỡ bởi 4 điểm treo và tải trọng phân bố đều. Khi đó, tải trọng trung bình tại mỗi điểm tương ứng khoảng 30 kg.

Đây chỉ là phép tính sơ bộ, không phải tải trọng lựa chọn cuối cùng. Khi thiết kế thực tế, cần xem xét sự phân bố tải trọng không đồng đều, trọng tâm, tải trọng động, hệ số an toàn và giới hạn của kết cấu treo.

5.3. Kiểm tra đặc tính đàn hồi của lò xo

Hai loại lò xo có cùng tải trọng danh nghĩa chưa chắc có khả năng cách rung giống nhau. Độ cứng lò xo, độ nén làm việc và tần số kích thích đều ảnh hưởng đến hiệu quả giảm rung.

Với hệ thống có yêu cầu kỹ thuật cao, nên cung cấp tốc độ quay của thiết bị, đặc điểm rung động và yêu cầu cách rung để lựa chọn giải pháp phù hợp.

5.4. Kiểm tra điều kiện lắp đặt

Cần xác định vị trí treo, khoảng không gian lắp đặt, loại kết cấu chịu lực và phương án liên kết. Bộ giảm chấn phải được lắp đúng hướng dẫn, không bị nghiêng lệch hoặc chịu tải ngoài thiết kế.

Nếu chưa chắc chắn về tải trọng hoặc cách bố trí điểm treo, nên tham khảo ý kiến của đơn vị thiết kế hoặc kỹ thuật trước khi lắp đặt.

6. Những lưu ý khi lắp đặt lò xo giảm chấn treo

Lắp đặt đúng kỹ thuật giúp bộ giảm chấn hoạt động ổn định và hạn chế các vấn đề phát sinh trong quá trình sử dụng.

• Kiểm tra tải trọng: Đảm bảo tải trọng làm việc nằm trong giới hạn cho phép của từng bộ giảm chấn.
• Kiểm tra kết cấu chịu lực: Dầm, trần, giá treo và các chi tiết liên kết phải đáp ứng yêu cầu chịu tải của hệ thống.
• Bố trí đúng vị trí: Các điểm treo cần phù hợp với trọng tâm và thiết kế của thiết bị.
• Không làm lò xo biến dạng ngoài giới hạn: Tránh tình trạng lò xo bị nén quá mức, lệch hoặc tiếp xúc cứng không đúng thiết kế.
• Kiểm tra sau khi lắp: Quan sát độ cân bằng, liên kết, độ ổn định và tình trạng rung của thiết bị khi vận hành.
• Bảo trì định kỳ: Kiểm tra dấu hiệu ăn mòn, lỏng liên kết, biến dạng hoặc hư hỏng theo điều kiện sử dụng và khuyến nghị của nhà sản xuất.

Đối với thiết bị treo trên cao, cần bảo đảm biện pháp an toàn trong suốt quá trình lắp đặt, kiểm tra và bảo trì.

7. Vì sao cần lựa chọn lò xo giảm chấn treo đúng loại?

Lựa chọn đúng loại lò xo giảm chấn không chỉ liên quan đến khả năng giảm rung mà còn ảnh hưởng đến độ ổn định và an toàn của hệ thống.

Một sản phẩm phù hợp cần đáp ứng các yêu cầu chính:

• Đúng tải trọng làm việc của thiết bị.
• Có đặc tính đàn hồi phù hợp với yêu cầu cách rung.
• Tương thích với kết cấu và phương án treo.
• Đáp ứng điều kiện môi trường sử dụng.
• Có thông số kỹ thuật và hướng dẫn lắp đặt rõ ràng.

Không nên chỉ lựa chọn theo giá bán hoặc hình dáng bên ngoài. Với hệ thống có yêu cầu kỹ thuật riêng, việc cung cấp đầy đủ thông tin thiết bị sẽ giúp quá trình lựa chọn chính xác hơn.

8. Câu hỏi thường gặp về lò xo giảm chấn treo

Lò xo giảm chấn treo có tác dụng gì?

Sản phẩm hỗ trợ cách rung cho thiết bị được treo, hạn chế truyền rung động sang kết cấu công trình. Hiệu quả phụ thuộc vào đặc tính lò xo, tải trọng, thiết kế và cách lắp đặt.

Lò xo giảm chấn treo có dùng cho quạt thông gió được không?

Có thể sử dụng khi thiết kế bộ giảm chấn đáp ứng tải trọng, phương án treo và yêu cầu kỹ thuật của quạt. Cần kiểm tra khối lượng, vị trí treo và đặc tính vận hành trước khi lựa chọn.

Cách tính tải trọng lò xo giảm chấn treo như thế nào?

Có thể ước tính tải trọng trung bình bằng tổng tải trọng chia cho số điểm treo nếu tải được phân bố đều. Khi lựa chọn thực tế, cần tính đến phân bố tải trọng, trọng tâm, tải trọng động và hệ số an toàn.

Lò xo giảm chấn treo có loại bỏ hoàn toàn tiếng ồn không?

Không thể khẳng định sản phẩm loại bỏ hoàn toàn tiếng ồn. Bộ giảm chấn có thể hỗ trợ hạn chế rung truyền qua kết cấu, nhưng tiếng ồn còn có thể phát sinh từ luồng gió, động cơ, ổ bi, đường ống và các nguồn khác.

Cần cung cấp thông tin gì để chọn đúng lò xo giảm chấn?

Bạn nên chuẩn bị loại thiết bị, khối lượng tổng, số điểm treo dự kiến, tốc độ quay nếu có, điều kiện lắp đặt và yêu cầu giảm rung. Hình ảnh hoặc bản vẽ thiết bị cũng giúp quá trình tư vấn thuận lợi hơn.

9. Liên hệ Maya Fan để được tư vấn lò xo giảm chấn treo

Nếu bạn đang tìm lò xo giảm chấn treo cho quạt thông gió, hệ thống điều hòa hoặc thiết bị cơ điện, hãy xác định tải trọng và phương án lắp đặt trước khi lựa chọn.

Maya Fan có thể hỗ trợ tiếp nhận thông tin nhu cầu để tư vấn loại sản phẩm phù hợp. Khi liên hệ, bạn nên cung cấp khối lượng thiết bị, số điểm treo, hình ảnh thực tế và yêu cầu kỹ thuật nếu có.

Lựa chọn đúng lò xo giảm chấn ngay từ đầu giúp hệ thống được lắp đặt phù hợp, hỗ trợ hạn chế rung động và thuận tiện hơn trong quá trình vận hành, bảo trì.
