Quạt hút nối ống phi 200 – Giải pháp hút gió, hút mùi hiệu quả

Quạt hút nối ống phi 200 là dòng quạt thông gió sử dụng đường ống có đường kính khoảng 200 mm để đưa không khí, hơi nóng, mùi và khí thải từ khu vực cần thông gió ra bên ngoài. Với thiết kế nhỏ gọn, dễ lắp đặt và có thể kết hợp với hệ thống ống gió, loại quạt này được sử dụng phổ biến trong nhà ở, nhà vệ sinh, phòng kín, bếp, cửa hàng, văn phòng, nhà xưởng và nhiều khu vực cần tăng cường trao đổi không khí.

Nếu anh đang tìm quạt hút nối ống D200 để lắp cho hệ thống thông gió hoặc hút mùi, việc lựa chọn đúng công suất, lưu lượng gió và chiều dài đường ống sẽ giúp hệ thống hoạt động ổn định, giảm tổn thất áp suất và đạt hiệu quả hút tốt hơn.

Quạt hút nối ống phi 200 là gì?

Quạt hút nối ống phi 200 là loại quạt được thiết kế để kết nối trực tiếp với đường ống gió có đường kính danh nghĩa 200 mm. Không khí được quạt hút từ khu vực cần thông gió, sau đó đẩy qua hệ thống ống và đưa ra vị trí xả.

Khác với quạt thông gió gắn tường hoặc quạt hút âm trần, quạt nối ống có thể đặt ở vị trí trung gian trên đường ống. Nhờ đó, hệ thống có thể bố trí linh hoạt hơn, đặc biệt khi điểm hút và điểm xả nằm ở những vị trí khác nhau.

Tùy từng model, quạt hút gió phi 200 có thể sử dụng nguồn điện 220V hoặc các cấu hình điện khác. Khi lựa chọn sản phẩm, cần kiểm tra thông số thực tế của từng model thay vì chỉ dựa vào đường kính đầu nối.

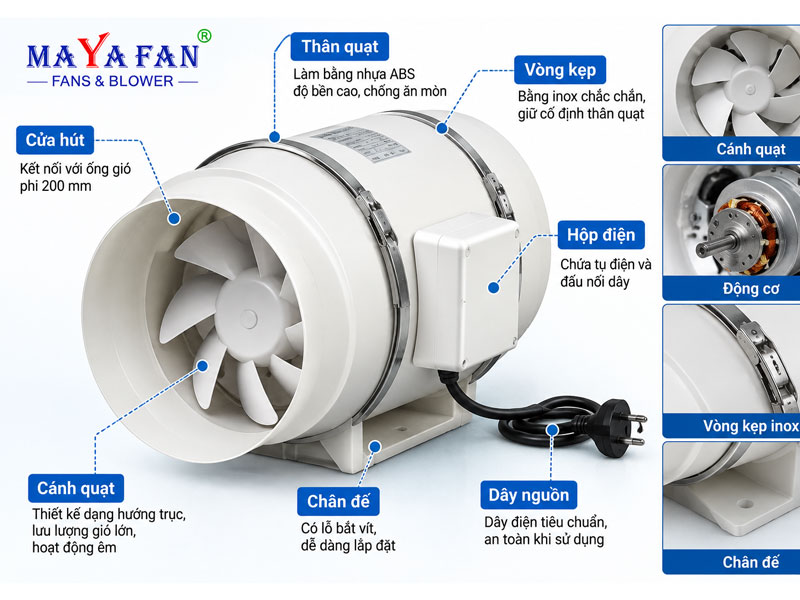

Cấu tạo của quạt hút nối ống D200

Một bộ quạt hút nối ống D200 thông thường gồm các bộ phận chính sau:

Động cơ quạt

Động cơ cung cấp công suất để cánh quạt quay và tạo ra dòng khí. Tùy model, động cơ có thể được thiết kế để hoạt động liên tục trong nhiều giờ.

Cánh quạt

Cánh quạt có nhiệm vụ tạo áp suất và lưu lượng gió. Thiết kế cánh ảnh hưởng trực tiếp đến khả năng hút, độ ồn và hiệu suất của quạt.

Vỏ quạt

Vỏ thường được thiết kế dạng tròn hoặc dạng hộp tùy từng dòng sản phẩm. Bộ phận này có nhiệm vụ bảo vệ động cơ, cánh quạt và tạo đường dẫn khí.

Đầu nối ống gió

Đây là bộ phận kết nối quạt với ống gió D200. Khi lắp đặt cần lựa chọn ống có kích thước phù hợp để hạn chế rò rỉ khí và giảm tổn thất trên đường ống.

Giá đỡ và phụ kiện lắp đặt

Tùy sản phẩm, hệ thống có thể sử dụng thêm đai treo, đai xiết, khớp nối mềm hoặc các phụ kiện khác để cố định quạt và đường ống.

Nguyên lý hoạt động của quạt hút phi 200

Nguyên lý hoạt động của quạt hút nối ống phi 200 tương đối đơn giản.

Khi cấp điện cho động cơ, cánh quạt bắt đầu quay và tạo ra sự chênh lệch áp suất giữa đầu vào và đầu ra. Không khí trong khu vực cần hút được kéo vào miệng quạt, sau đó được đẩy qua đường ống D200 và thoát ra ngoài.

Có thể hình dung hệ thống theo sơ đồ:

Khu vực cần hút → Miệng hút → Quạt hút D200 → Ống gió phi 200 → Điểm xả

Để đạt hiệu quả tốt, đường ống nên được bố trí càng gọn càng tốt. Đường ống quá dài, nhiều đoạn co hoặc có nhiều điểm chuyển hướng sẽ làm tăng trở lực và ảnh hưởng đến lưu lượng thực tế.

Ưu điểm của quạt hút nối ống phi 200

Thiết kế nhỏ gọn

Kích thước đầu nối D200 phù hợp với nhiều hệ thống thông gió có quy mô vừa và nhỏ. Quạt có thể bố trí trên trần, trong hộp kỹ thuật hoặc dọc theo tuyến ống tùy điều kiện thực tế.

Dễ kết hợp với đường ống

Quạt có thể kết hợp với ống gió phi 200, ống gió mềm hoặc các loại phụ kiện chuyển tiếp phù hợp.

Hút mùi và thông gió linh hoạt

Sản phẩm có thể sử dụng để hút khí nóng, mùi, hơi ẩm hoặc không khí tù đọng tại những khu vực cần tăng cường thông gió.

Có thể đưa khí thải đến vị trí mong muốn

Nhờ sử dụng đường ống, người dùng không nhất thiết phải đặt quạt ngay tại vị trí cần hút. Khí thải có thể được dẫn đến cửa xả, mái nhà hoặc vị trí thông thoáng hơn.

Phù hợp nhiều không gian

Tùy công suất và lưu lượng, quạt hút công nghiệp phi 200 có thể được ứng dụng trong nhiều hệ thống thông gió khác nhau.

Quạt hút nối ống phi 200 dùng ở đâu?

Quạt hút nối ống D200 có thể sử dụng cho nhiều mục đích:

• Hút mùi cho nhà bếp.
• Thông gió nhà vệ sinh.
• Hút khí nóng trong phòng kín.
• Hút hơi ẩm trong khu vực sản xuất.
• Thông gió cho kho nhỏ.
• Hút mùi tại cửa hàng, nhà hàng.
• Hút khí trong phòng kỹ thuật.
• Thông gió cho văn phòng và khu vực làm việc.
• Hút khí cục bộ tại một số vị trí trong nhà xưởng.
• Kết hợp với hệ thống ống gió D200 để dẫn khí ra ngoài.

Với những hệ thống lớn, có đường ống dài hoặc yêu cầu áp suất cao, cần tính toán lại lưu lượng và trở lực trước khi lựa chọn quạt.

Cách chọn quạt hút nối ống D200 phù hợp

Không nên chỉ dựa vào kích thước phi 200 khi chọn quạt. Có một số thông số quan trọng cần xem xét.

1. Xác định lưu lượng gió cần thiết

Lưu lượng cho biết lượng không khí mà quạt có khả năng vận chuyển trong một đơn vị thời gian, thường được biểu thị bằng m³/h.

Ví dụ, nếu không gian cần hút có thể tích lớn nhưng chọn quạt lưu lượng quá thấp, khả năng trao đổi không khí sẽ không đạt yêu cầu.

2. Tính chiều dài đường ống

Đường ống càng dài thì tổn thất áp suất càng tăng. Vì vậy, hai hệ thống cùng sử dụng quạt phi 200 nhưng có chiều dài đường ống khác nhau có thể cho hiệu quả thực tế khác nhau.

3. Kiểm tra số lượng co và phụ kiện

Các đoạn co, cút, van, lưới chắn và đầu xả đều tạo thêm trở lực.

Nếu hệ thống có nhiều đoạn chuyển hướng, nên lựa chọn quạt có khả năng tạo áp suất phù hợp.

4. Xác định nguồn điện

Trước khi mua quạt hút phi 200, cần kiểm tra nguồn điện tại nơi lắp đặt. Với hệ thống dân dụng, nhiều model sử dụng điện 220V, trong khi một số thiết bị chuyên dụng có thể sử dụng cấu hình điện khác.

5. Quan tâm đến độ ồn

Đối với phòng ngủ, văn phòng, nhà hàng hoặc khu vực làm việc, độ ồn là yếu tố nên được xem xét bên cạnh lưu lượng gió.

Ống gió D200 có vai trò gì trong hệ thống?

Ống gió D200 là đường dẫn giúp vận chuyển không khí từ vị trí hút đến vị trí xả. Kích thước ống phải tương thích với đầu nối của quạt.

Khi lắp đặt, cần hạn chế tình trạng:

• Ống bị móp hoặc gấp khúc.
• Đường ống bị hở tại các mối nối.
• Sử dụng quá nhiều co.
• Tuyến ống quá dài so với khả năng của quạt.
• Tiết diện ống thay đổi đột ngột.

Đặc biệt với quạt thông gió nối ống D200, việc lựa chọn đúng loại ống và phụ kiện có thể ảnh hưởng đáng kể đến hiệu quả hoạt động của toàn bộ hệ thống.

Hướng dẫn lắp đặt quạt hút nối ống phi 200

Quy trình lắp đặt cơ bản có thể thực hiện theo các bước:

Bước 1: Xác định vị trí đặt quạt

Chọn vị trí thuận tiện cho việc kết nối đường ống và bảo trì thiết bị sau này.

Bước 2: Kết nối đường ống

Nối đầu vào và đầu ra của quạt với đường ống phù hợp. Các mối nối cần được cố định chắc chắn.

Bước 3: Cố định quạt

Sử dụng giá đỡ hoặc phụ kiện treo phù hợp để hạn chế rung trong quá trình vận hành.

Bước 4: Kiểm tra hệ thống điện

Nguồn điện cần phù hợp với thông số kỹ thuật của model. Việc đấu điện nên được thực hiện bởi người có chuyên môn.

Bước 5: Chạy thử

Sau khi hoàn tất, kiểm tra chiều quay, tiếng ồn, độ rung và khả năng lưu thông không khí của hệ thống.

Quạt hút phi 200 và quạt hút phi 150 khác nhau như thế nào?

Điểm khác biệt dễ nhận thấy là đường kính kết nối với đường ống.

Không nên mặc định quạt phi 200 luôn phù hợp hơn quạt hút mùi nối ống phi 150. Model phù hợp phải dựa trên lưu lượng, áp suất, chiều dài đường ống và mục đích sử dụng.

Quạt hút nối ống phi 200 giá bao nhiêu?

Giá quạt hút nối ống phi 200 phụ thuộc vào nhiều yếu tố như thương hiệu, công suất động cơ, lưu lượng gió, áp suất, vật liệu vỏ quạt và cấu hình sản phẩm.

Vì vậy, thay vì chỉ hỏi giá theo đường kính, người mua nên cung cấp thêm thông tin về:

• Mục đích sử dụng.
• Chiều dài đường ống.
• Số lượng co/cút.
• Vị trí lắp đặt.
• Nguồn điện.
• Lưu lượng gió mong muốn.

Từ những thông tin này có thể xác định model phù hợp hơn và tránh mua quạt quá yếu hoặc công suất vượt quá nhu cầu.

Những lưu ý khi mua quạt hút nối ống D200

Để lựa chọn đúng sản phẩm, nên kiểm tra:

Thứ nhất, đường kính đầu nối có đúng D200 hay không.

Thứ hai, kiểm tra lưu lượng gió thực tế của quạt.

Thứ ba, xem thông số cột áp nếu hệ thống có đường ống dài hoặc nhiều phụ kiện.

Thứ tư, kiểm tra điện áp và công suất động cơ.

Thứ năm, lựa chọn quạt có kích thước và phương án lắp đặt phù hợp với không gian thực tế.

Thứ sáu, nên lựa chọn đơn vị cung cấp có thông số kỹ thuật rõ ràng và hỗ trợ tư vấn hệ thống.

Mua quạt hút nối ống phi 200 ở đâu?

Khi mua quạt hút mùi nối ống phi 200, khách hàng nên lựa chọn đơn vị có kinh nghiệm về quạt thông gió và hệ thống đường ống để được tư vấn đúng nhu cầu.

Phú Khang cung cấp các dòng quạt thông gió, quạt hút nối ống và thiết bị thông gió cho nhiều nhu cầu sử dụng khác nhau. Đội ngũ kỹ thuật có thể hỗ trợ lựa chọn quạt dựa trên đường kính ống, lưu lượng, công suất và điều kiện lắp đặt thực tế.

Ngoài sản phẩm quạt hút nối ống D200, khách hàng có thể tham khảo thêm các dòng quạt hút nối ống kích thước khác, quạt hướng trục, quạt thông gió vuông và các loại ống gió, phụ kiện thông gió.
