Cách bố trí quạt thông gió trong nhà xưởng hiệu quả

Trong các nhà xưởng sản xuất, nhiệt từ máy móc, dây chuyền và hoạt động của công nhân có thể khiến không khí bên trong trở nên nóng, bí và kém lưu thông. Nếu không có phương án thông gió phù hợp, nhiệt và hơi ẩm dễ tích tụ, ảnh hưởng đến môi trường làm việc và quá trình sản xuất.

Sử dụng quạt thông gió công nghiệp là một trong những giải pháp phổ biến để tăng cường trao đổi không khí trong nhà xưởng. Tuy nhiên, lựa chọn quạt phù hợp mới chỉ là một phần của hệ thống. Vị trí lắp đặt, hướng hút và cách phân bố quạt cũng ảnh hưởng trực tiếp đến hiệu quả thông gió.

Vậy nên bố trí quạt thông gió trong nhà xưởng như thế nào? Dưới đây là những nguyên tắc quan trọng cần lưu ý khi thiết kế và lắp đặt.

1. Vì sao cần bố trí quạt thông gió đúng cách?

Một nhà xưởng lắp nhiều quạt chưa chắc đã đạt hiệu quả thông gió tốt nếu các thiết bị được bố trí không hợp lý.

Không khí thường di chuyển theo hướng có trở lực thấp. Nếu cửa lấy gió và quạt hút đặt quá gần nhau, không khí mới có thể đi thẳng đến quạt mà chưa lưu thông qua khu vực sản xuất.

Bố trí quạt thông gió nhà xưởng đúng cách giúp:

• Tăng khả năng trao đổi không khí.
• Đưa khí nóng và không khí tù đọng ra ngoài.
• Hạn chế tích tụ nhiệt ở khu vực phía trên nhà xưởng.
• Tạo hướng lưu chuyển không khí hợp lý.
• Hạn chế các khu vực thông gió kém.
• Tận dụng hiệu quả lưu lượng của quạt.

Vì vậy, trước khi lắp đặt cần khảo sát toàn bộ mặt bằng và xác định hướng lưu chuyển không khí.

2. Nguyên tắc bố trí quạt thông gió trong nhà xưởng

Nguyên tắc cơ bản của hệ thống thông gió là tạo ra dòng khí đi qua khu vực cần thông gió trước khi thoát ra ngoài.

Có thể hình dung:

Không khí bên ngoài → cửa cấp khí → khu vực sản xuất → quạt hút → bên ngoài

Để bố trí quạt hợp lý, cần xác định:

• Chiều dài, chiều rộng và chiều cao nhà xưởng.
• Vị trí cửa ra vào và cửa lấy gió.
• Khu vực đặt máy móc.
• Nguồn phát sinh nhiệt.
• Khu vực có bụi, mùi hoặc hơi ẩm.
• Vị trí công nhân thường xuyên làm việc.
• Hướng thoát khí thuận lợi.

Từ những yếu tố này mới xác định được vị trí và số lượng quạt thông gió công nghiệp phù hợp.

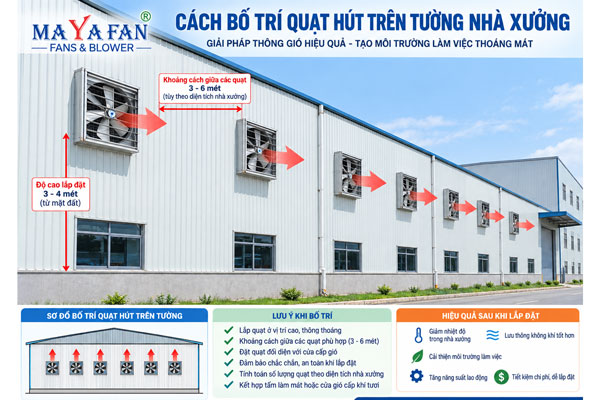

3. Cách bố trí quạt hút trên tường nhà xưởng

Lắp quạt hút trên tường là phương án phổ biến đối với nhà xưởng, nhà kho và khu vực sản xuất có mặt bằng rộng.

Các quạt có thể được bố trí thành một hoặc nhiều hàng trên tường, kết hợp với cửa lấy gió ở phía đối diện.

Không khí từ bên ngoài đi vào nhà xưởng, di chuyển qua khu vực sản xuất rồi được quạt hút đưa ra ngoài.

Phương án này phù hợp với những công trình cần tạo dòng khí theo phương ngang.

Đối với nhà xưởng có chiều dài lớn, không nên chỉ tập trung toàn bộ quạt ở một đầu nếu điều này khiến khu vực phía xa quạt khó được trao đổi không khí. Có thể phân bố quạt theo từng khu vực để tăng khả năng thông gió trên toàn bộ mặt bằng.

4. Bố trí quạt thông gió trên mái nhà xưởng

Khí nóng thường có xu hướng tích tụ ở khu vực phía trên nhà xưởng. Đối với công trình có chiều cao lớn, quạt thông gió mái nhà có thể được sử dụng để đưa lượng khí nóng này ra ngoài.

Khi bố trí quạt trên mái, cần xem xét:

• Chiều cao nhà xưởng.
• Vị trí nguồn nhiệt.
• Diện tích mái.
• Hướng lưu chuyển không khí.
• Vị trí cấp khí.
• Khoảng cách giữa các khu vực cần thông gió.

Các quạt không nhất thiết phải bố trí hoàn toàn theo khoảng cách bằng nhau. Khu vực có lượng nhiệt phát sinh lớn có thể cần được ưu tiên trong phương án thiết kế.

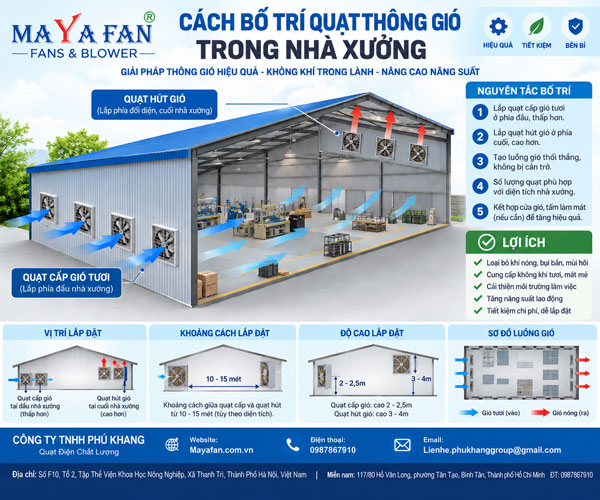

5. Bố trí quạt hút kết hợp cấp khí

Đối với nhà xưởng tương đối kín, chỉ sử dụng quạt hút có thể chưa tạo được dòng khí tối ưu.

Một phương án thường được áp dụng là kết hợp quạt cấp khí và quạt hút theo hướng:

Cấp khí → khu vực sản xuất → hút khí ra ngoài

Quạt cấp đưa không khí mới vào bên trong, trong khi quạt hút đưa không khí nóng hoặc tù đọng ra ngoài.

Cách bố trí này giúp kiểm soát hướng di chuyển của không khí tốt hơn. Tuy nhiên, lưu lượng cấp và hút cần được lựa chọn phù hợp với điều kiện thực tế của công trình.

6. Cách bố trí quạt cho nhà xưởng dài và rộng

Nhà xưởng có chiều dài hoặc chiều rộng lớn cần đặc biệt chú ý đến những khu vực nằm xa quạt.

Nếu toàn bộ quạt chỉ được lắp tại một vị trí, khả năng thông gió có thể không đồng đều. Một số khu vực gần quạt được hút tốt trong khi khu vực ở xa vẫn có thể nóng và bí.

Trong trường hợp này, có thể phân bố nhiều quạt thông gió công nghiệp theo từng khu vực của nhà xưởng.

Việc phân bố quạt cần dựa trên tổng lưu lượng cần thiết và hướng di chuyển của không khí, thay vì chỉ xác định khoảng cách giữa các quạt.

7. Bố trí quạt trong nhà xưởng có nhiều máy móc

Máy móc và dây chuyền sản xuất có thể tạo ra nhiệt, bụi, mùi hoặc hơi trong quá trình vận hành.

Trước khi bố trí quạt, cần xác định những vị trí có lượng nhiệt hoặc chất ô nhiễm phát sinh lớn.

Nếu nguồn phát sinh tập trung tại một vị trí, có thể ưu tiên giải pháp hút gần nguồn. Nếu nhiệt phân bố trên diện rộng, có thể bố trí hệ thống quạt thông gió công nghiệp theo từng khu vực.

Đối với bụi hoặc khói phát sinh tập trung, không nên chỉ tăng số lượng quạt thông gió chung. Khi đó cần xem xét thêm hệ thống hút cục bộ và thiết bị xử lý phù hợp.

8. Cách bố trí quạt cho nhà xưởng có nhiệt độ cao

Với nhà xưởng có nhiều thiết bị sinh nhiệt, vị trí nguồn nhiệt là yếu tố quan trọng khi bố trí quạt.

Nếu khí nóng tập trung ở phía trên, có thể bố trí quạt hút tại vị trí cao để hỗ trợ đưa khí nóng ra ngoài.

Nếu nhiệt phát sinh tập trung tại máy móc hoặc dây chuyền, có thể xem xét hút tại khu vực gần nguồn phát sinh.

Điều quan trọng là phải tạo được đường đi của không khí:

Không khí mới → khu vực cần làm mát/thông gió → khí nóng → quạt hút

Thay vì chỉ tăng số lượng quạt, cần tối ưu cả hướng luân chuyển không khí để nâng cao hiệu quả của hệ thống.

9. Khoảng cách giữa các quạt thông gió bao nhiêu là phù hợp?

Không có một khoảng cách cố định áp dụng cho tất cả nhà xưởng.

Khoảng cách và số lượng quạt phụ thuộc vào:

• Lưu lượng của quạt.
• Kích thước nhà xưởng.
• Chiều cao công trình.
• Nguồn nhiệt.
• Số lượng máy móc.
• Vị trí cấp khí.
• Mục đích thông gió.

Hai nhà xưởng có cùng diện tích nhưng khác nhau về chiều cao và điều kiện sản xuất sẽ có nhu cầu thông gió khác nhau.

Do đó, không nên chọn số lượng quạt chỉ dựa trên diện tích. Cần xác định nhu cầu lưu lượng và đặc điểm thực tế của từng công trình.

10. Những lỗi thường gặp khi bố trí quạt thông gió nhà xưởng

Lắp quạt theo cảm tính

Chỉ lựa chọn vị trí dựa trên khoảng trống trên tường hoặc mái có thể khiến luồng khí không đi qua khu vực cần thông gió.

Đặt cửa cấp khí và quạt hút quá gần nhau

Không khí mới có thể bị hút ra ngoài ngay mà chưa lưu thông trong toàn bộ nhà xưởng.

Chỉ quan tâm đến công suất motor

Công suất động cơ không phải thông số duy nhất quyết định hiệu quả của quạt. Cần quan tâm đến lưu lượng, cột áp và điều kiện làm việc.

Tập trung quạt tại một khu vực

Nhà xưởng lớn có thể xuất hiện những vùng không khí kém lưu thông nếu các điểm hút không được phân bố hợp lý.

Dùng thông gió tổng thể để xử lý nguồn ô nhiễm tập trung

Với bụi, khói hoặc hơi phát sinh tại một vị trí cụ thể, cần xem xét giải pháp hút cục bộ thay vì chỉ tăng số lượng quạt.

11. Lựa chọn quạt thông gió công nghiệp phù hợp

Sau khi xác định vị trí lắp đặt, việc lựa chọn đúng loại quạt là bước tiếp theo cần quan tâm.

Tùy đặc điểm công trình có thể lựa chọn:

Quạt thông gió vuông: phù hợp với nhiều nhà xưởng, nhà kho và khu vực sản xuất cần lưu lượng gió lớn.

Quạt hướng trục: thường được sử dụng cho các ứng dụng cần lưu lượng lớn và đường gió tương đối thông thoáng.

Quạt thông gió mái: phù hợp với những công trình cần đưa khí nóng tích tụ phía trên ra ngoài.

Quạt ly tâm: có thể được sử dụng cho hệ thống có đường ống hoặc yêu cầu về áp suất cao hơn.

Việc lựa chọn cần dựa trên lưu lượng, cột áp, vị trí lắp đặt và điều kiện sử dụng, không nên chỉ căn cứ vào công suất động cơ hoặc kích thước quạt.

12. Quạt thông gió công nghiệp Maya Fan – giải pháp cho nhà xưởng

Để hệ thống thông gió đạt hiệu quả, việc lựa chọn thiết bị phù hợp cần được thực hiện song song với phương án bố trí quạt.

Maya Fan cung cấp các dòng quạt thông gió công nghiệp phục vụ nhà xưởng, nhà kho, khu vực sản xuất và nhiều công trình cần tăng cường lưu thông không khí.

Các dòng sản phẩm được lựa chọn theo từng nhu cầu sử dụng như:

• Quạt thông gió công nghiệp.
• Quạt thông gió vuông.
• Quạt hướng trục.
• Quạt thông gió mái.
• Quạt hút công nghiệp.
• Các dòng quạt phục vụ hệ thống thông gió nhà xưởng.

Khi lựa chọn quạt, khách hàng nên cung cấp thông tin về kích thước nhà xưởng, chiều cao, khu vực cần thông gió, nguồn nhiệt, số lượng máy móc và nhu cầu sử dụng. Đây là cơ sở để xác định dòng quạt, lưu lượng và phương án bố trí phù hợp.

Maya Fan hướng đến việc cung cấp giải pháp quạt thông gió công nghiệp phù hợp với từng công trình, thay vì chỉ lựa chọn thiết bị dựa trên diện tích nhà xưởng.

Câu hỏi thường gặp

Quạt thông gió trong nhà xưởng nên đặt ở đâu?

Quạt nên được bố trí tại vị trí có khả năng đưa khí nóng, không khí tù hoặc không khí cần thải ra ngoài. Vị trí cụ thể phụ thuộc vào mặt bằng, chiều cao và nguồn nhiệt của nhà xưởng.

Nên lắp quạt thông gió trên tường hay mái?

Cả hai phương án đều có thể được sử dụng. Quạt tường phù hợp với nhu cầu tạo dòng khí theo phương ngang, trong khi quạt mái có thể hỗ trợ đưa khí nóng tích tụ phía trên ra ngoài.

Nhà xưởng có cần quạt cấp khí không?

Tùy vào độ kín của công trình và lưu lượng hút. Với nhà xưởng kín hoặc hệ thống hút có lưu lượng lớn, cần có nguồn cấp khí phù hợp để đảm bảo quá trình trao đổi không khí.

Nhà xưởng rộng có nên lắp nhiều quạt không?

Có thể sử dụng nhiều quạt để phân bố các điểm hút trên mặt bằng rộng. Số lượng cụ thể cần căn cứ vào lưu lượng yêu cầu và điều kiện thực tế của công trình.

Quạt thông gió công nghiệp có hút được bụi không?

Quạt có thể hỗ trợ đưa không khí chứa bụi ra khỏi khu vực, nhưng với nguồn bụi tập trung cần xem xét hệ thống hút bụi chuyên dụng và thiết bị xử lý phù hợp.
