Quạt Ly Tâm Trung Áp 50Hp

Quạt ly tâm trung áp 50Hp (37kW) tại Mayafan là biểu tượng của sức mạnh nén khí và khả năng vận chuyển lưu lượng gió ở quy mô vĩ đại. Được thiết kế chuyên biệt để vận hành trong những môi trường khắc nghiệt nhất, nơi có trở lực đường ống cực cao và yêu cầu lưu lượng gió khổng lồ, quạt ly tâm 50HP là lựa chọn hàng đầu cho các hệ thống hút lọc bụi trung tâm, cấp khí lò hơi công suất lớn và thông gió tòa nhà siêu cao tầng.

Đặc điểm cấu tạo và ưu điểm của quạt ly tâm trung áp 50Hp

Quạt ly tâm trung áp 50HP chạy trực tiếp là dòng quạt công nghiệp công suất lớn, tương đương khoảng 37kW. Điểm đặc trưng là động cơ truyền động trực tiếp đến bánh công tác, không sử dụng puly và dây curoa.

1. Động cơ công suất 50HP

• Công suất khoảng 37kW.
• Thường sử dụng động cơ điện 3 pha cho hệ thống công nghiệp.
• Cung cấp mô-men xoắn lớn để quay bánh công tác.
• Có thể lựa chọn động cơ hiệu suất cao tùy yêu cầu.

Ưu điểm: đáp ứng các hệ thống cần công suất lớn và vận hành liên tục khi được lựa chọn đúng điểm làm việc.

2. Truyền động trực tiếp

Đây là đặc điểm quan trọng nhất của dòng quạt này.

Động cơ → Trục/khớp nối → Bánh công tác

Không sử dụng puly và dây curoa.

Ưu điểm:

• Giảm tổn thất cơ khí qua bộ truyền.
• Không phải thay dây curoa định kỳ.
• Không cần căn chỉnh độ căng dây.
• Giảm số lượng chi tiết truyền động.
• Kết cấu gọn hơn so với một số cấu hình truyền động gián tiếp.

3. Bánh công tác lớn, kết cấu chắc chắn

Bánh công tác được thiết kế để tạo lưu lượng và áp suất phù hợp với hệ thống trung áp.

• Cánh được chế tạo bằng vật liệu phù hợp với môi trường.
• Cần cân bằng động chính xác.
• Thiết kế cánh quyết định đáng kể đến hiệu suất, lưu lượng và áp suất.

Ưu điểm: tạo được dòng khí có áp suất đủ để vận chuyển qua các hệ thống ống và thiết bị có trở lực.

4. Vỏ quạt dạng xoắn ốc

Vỏ quạt bao quanh bánh công tác và có nhiệm vụ thu gom dòng khí.

Ưu điểm:

• Định hướng dòng khí về cửa xả.
• Hỗ trợ chuyển đổi một phần vận tốc thành áp suất.
• Bảo vệ bánh công tác.
• Kết cấu chắc chắn, phù hợp môi trường công nghiệp.

5. Cửa hút và cửa xả

Cửa hút đưa không khí hoặc khí cần xử lý vào tâm bánh công tác.

Cửa xả đưa dòng khí đã được tăng áp vào hệ thống ống.

Có thể kết nối với:

• Hệ thống hút bụi.
• Hệ thống thông gió.
• Hệ thống hút khói.
• Cyclone.
• Bộ lọc bụi.
• Hệ thống cấp khí.

6. Trục, vòng bi và gối đỡ

Cụm trục – vòng bi có nhiệm vụ duy trì chuyển động quay ổn định của bánh công tác.

Ưu điểm: khi được lựa chọn và bảo dưỡng đúng kỹ thuật, cụm quay có thể đáp ứng yêu cầu vận hành liên tục của hệ thống công nghiệp.

7. Khung bệ chắc chắn

Do tổng khối lượng và công suất lớn, quạt 50HP cần sử dụng khung bệ có độ cứng phù hợp.

Khung giúp:

• Cố định động cơ và thân quạt.
• Hạn chế rung.
• Duy trì độ đồng tâm của cụm truyền động.
• Tạo sự ổn định khi vận hành.

8. Cánh quạt

Bộ cánh quạt ly tâm trung áp 50HP được thiết kế khí động học hướng tâm với các lá cánh từ thép chịu lực cao, chống mài mòn và chịu được tốc độ vòng quay cực lớn. Công nghệ cân bằng động kỹ thuật số nghiêm ngặt nhất giúp triệt tiêu hoàn toàn các rung động lệch tâm, bảo vệ hệ thống vòng bi và trục motor, giúp quạt vận hành đầm và cực kỳ êm ái dù ở công suất siêu cấp.

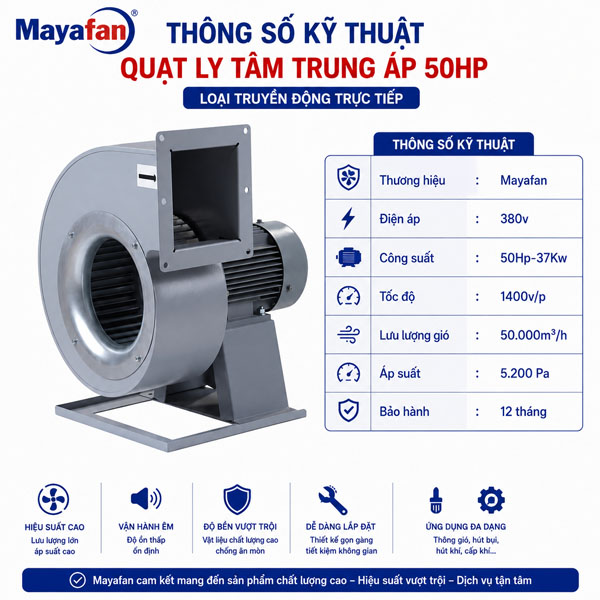

Thông số kỹ thuật của quạt ly tâm trung áp 50Hp



Một số ứng dụng phổ biến của quạt ly tâm trung áp 50Hp

Quạt ly tâm trung áp 50HP chạy trực tiếp (≈37kW) phù hợp với các hệ thống công nghiệp quy mô lớn, nơi cần lưu lượng gió lớn, áp suất ổn định và khả năng vận chuyển khí qua hệ thống ống có trở lực đáng kể.

1. Hệ thống hút bụi công nghiệp quy mô lớn

Đây là một ứng dụng nổi bật của quạt 50HP.

Quạt có thể làm nhiệm vụ tạo lực hút cho nhiều điểm hút trong nhà máy:

Máy sản xuất → Chụp hút → Ống gió → Cyclone/bộ lọc → Quạt 50HP → Ống xả

Có thể cân nhắc trong:

• Xưởng chế biến gỗ.
• Nhà máy sản xuất vật liệu.
• Xưởng cơ khí.
• Dây chuyền gia công kim loại.
• Khu vực sản xuất phát sinh bụi lớn.

2. Hệ thống hút khí và khói công nghiệp

Quạt được sử dụng để hút và vận chuyển:

• Khói hàn.
• Khí thải sản xuất.
• Mùi công nghiệp.
• Không khí nóng.
• Khí ô nhiễm.

Đối với khí nhiệt độ cao hoặc có tính ăn mòn, cần lựa chọn quạt có vật liệu và cấu hình chuyên dụng phù hợp.

3. Thông gió nhà máy và nhà xưởng lớn

Quạt ly tâm trung áp 50HP có thể kết nối với hệ thống ống gió để hút lượng lớn không khí ra khỏi khu vực sản xuất.

Ứng dụng trong:

• Nhà máy.
• Xưởng sản xuất lớn.
• Kho công nghiệp.
• Khu vực tập trung nhiều máy móc.
• Khu vực có nhiệt lượng cao.

4. Hệ thống cấp khí công nghiệp

Quạt ly tâm trung áp 50Hp không chỉ dùng để hút mà còn có thể cấp khí cưỡng bức cho các dây chuyền và thiết bị.

Ví dụ:

Quạt 50HP → Ống gió chính → Nhánh ống → Khu vực cần cấp khí

Có thể dùng cho hệ thống cấp khí, làm mát hoặc cung cấp không khí cho một số quá trình công nghiệp.

5. Hệ thống hút bụi trung tâm nhiều điểm

Khi một nhà máy có nhiều máy phát sinh bụi, quạt 50HP có thể được sử dụng làm nguồn hút trung tâm, kết nối với mạng đường ống và nhiều điểm hút.

Điều quan trọng là phải tính toán tổng lưu lượng khi nhiều điểm hút hoạt động đồng thời và tổng trở lực của mạng ống.

6. Hút khí qua đường ống dài

Quạt ly tâm trung áp 50Hp phù hợp để cân nhắc khi hệ thống có:

• Đường ống dài.
• Nhiều co/cút.
• Nhiều nhánh.
• Van điều chỉnh.
• Bộ lọc.
• Cyclone hoặc thiết bị xử lý khí.

Khả năng đáp ứng thực tế phụ thuộc vào đường đặc tính quạt và điểm làm việc của hệ thống, không chỉ dựa vào công suất 50HP.

7. Ứng dụng trong dây chuyền sản xuất

Quạt ly tâm trung áp 50HP có thể được tích hợp vào các dây chuyền cần:

• Hút khí liên tục.
• Cấp khí cưỡng bức.
• Hút bụi.
• Hút mùi.
• Làm mát bằng luồng khí.
• Vận chuyển không khí qua thiết bị xử lý.

8. Khi cần truyền động trực tiếp

Phiên bản chạy trực tiếp đặc biệt phù hợp khi doanh nghiệp muốn:

• Không sử dụng dây curoa.
• Không sử dụng puly truyền động.
• Giảm công việc bảo trì dây đai.
• Giảm các tổn thất của bộ truyền đai.
• Có kết cấu truyền động gọn hơn.

Đơn vị cung cấp quạt ly tâm trung áp 50Hp chất lượng và giá rẻ

Mayafan tự hào là đơn vị tiên phong, dẫn dắt thị trường trong lĩnh vực sản xuất và phân phối quạt công nghiệp tại Việt Nam. Chúng tôi xây dựng uy tín dựa trên sự trung thực về kỹ thuật và sự tận tâm trong dịch vụ:

• Hệ Thống Tổng Kho Quy Mô Lớn: Duy trì lượng tồn kho khổng lồ với đầy đủ các chủng loại quạt từ Trung áp, Cao áp, Hướng trục từ công suất nhỏ đến siêu đại, sẵn sàng bàn giao ngay để kịp tiến độ công trình.
• Năng Lực Tùy Chỉnh Theo Yêu Cầu: Sở hữu đội ngũ thợ lành nghề và kỹ sư giàu kinh nghiệm, Mayafan có khả năng gia công quạt theo thông số đặc thù của từng công trình, đảm bảo hiệu quả vận hành tối ưu nhất.
• Chính Sách Hậu Mãi Vàng: Mọi sản phẩm đều có chế độ bảo hành chính hãng dài hạn. Đội ngũ kỹ thuật hỗ trợ tận nơi, giải quyết mọi vấn đề phát sinh thần tốc, không để ảnh hưởng đến tiến độ sản xuất của khách hàng.

Giải Pháp Kỹ Thuận Toàn Diện: Chúng tôi hỗ trợ khách hàng tính toán kỹ thuật và thiết kế hệ thống hoàn toàn miễn phí, mang lại giải pháp kinh tế và hiệu quả nhất cho doanh nghiệp.
